STTH5L06FP参数规格_中文资料_数据手册PDF

STTH5L06FP概述

STMICROELECTRONICS STTH5L06FP 标准功率二极管, 单, 600 V, 5 A, 1.3 V, 95 ns, 90 A

整流器，4A 至 9A，STMicroelectronics

得捷:
DIODE GEN PURP 600V 5A TO220FPAC

立创商城:
超快高压整流器

欧时:
STMicroelectronics 二极管 STTH5L06FP 开关, Io=5A, Vrev=600V, 95ns, 2引脚 TO-220FPAC封装

艾睿:
Rectifier Diode Switching 600V 5A 95ns 2-Pin2+Tab TO-220FPAC Tube

Jameco:
Diode Ultra Fast Recovery Rectifier 600 Volt 5A 2-Pin 2+Tab TO-220FPAC Tube

安富利:
Diode Switching 600V 5A 2-Pin2+Tab TO-220FPAC Tube

Chip1Stop:
Diode Switching 600V 5A 2-Pin2+Tab TO-220FPAC Tube

Verical:
Rectifier Diode Switching 600V 5A 95ns 2-Pin2+Tab TO-220FPAC Tube

Newark:
# STMICROELECTRONICS STTH5L06FP Standard Power Diode, 600 V, 5 A, Single, 1.3 V, 95 ns, 90 A

儒卓力:
**RECTIFIER 600V 5A TO220FP **

Win Source:
DIODE GEN PURP 600V 5A TO220FP

STTH5L06FP中文资料参数规格

技术参数

额定电压DC 600 V

额定电流 5.00 A

输出电流 ≤5.00 A

针脚数 2

正向电压 1.3V @5A

极性 Standard

热阻 6℃/W RθJC

反向恢复时间 95 ns

正向电流 5 A

最大正向浪涌电流（Ifsm） 90 A

正向电压Max 1.3 V

正向电流Max 5 A

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温 175℃ Max

封装参数

安装方式 Through Hole

引脚数 2

封装 TO-220-2

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.3 mm

封装 TO-220-2

物理参数

工作温度 -65℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Power Management, 电源管理, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

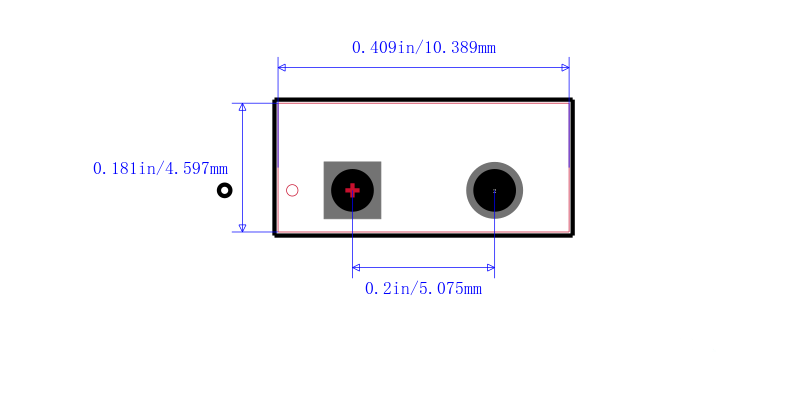

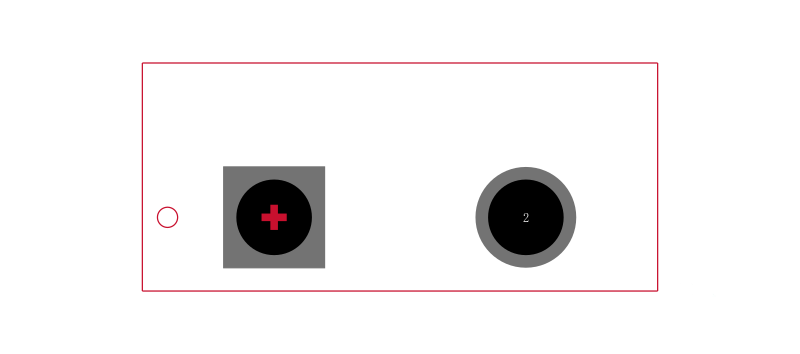

STTH5L06FP引脚图与封装图

在线购买STTH5L06FP

型号： STTH5L06FP

制造商： ST Microelectronics 意法半导体

描述：STMICROELECTRONICS STTH5L06FP 标准功率二极管, 单, 600 V, 5 A, 1.3 V, 95 ns, 90 A

立即咨询

替代型号STTH5L06FP

型号/品牌	代替类型	替代型号对比
STTH5L06FP ST Microelectronics 意法半导体	当前型号	当前型号
BYV29FX-600,127 恩智浦	功能相似	STTH5L06FP和BYV29FX-600,127的区别
BYT79X-600,127 恩智浦	功能相似	STTH5L06FP和BYT79X-600,127的区别
GURF5H60-E3/45 威世	功能相似	STTH5L06FP和GURF5H60-E3/45的区别
