SMBJ16A概述

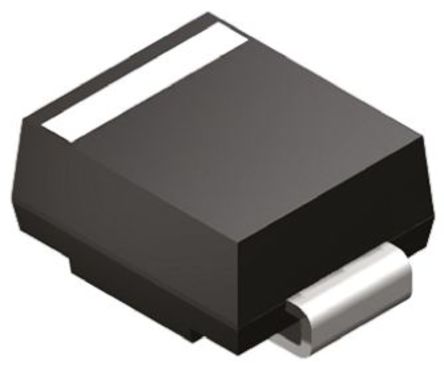

FAIRCHILD SEMICONDUCTOR SMBJ16A TVS二极管, TVS, SMBJ系列, 单向, 16 V, 26 V, DO-214AA, 2 引脚

The SMBJ series from are single channel transient voltage suppressor for bipolar applications. These diodes are available in unidirectional and bidirectional polarities.

.: Glass passivated junction

.: 600W peak pulse power capability on 10/1000µs waveform

.: Excellent clamping capability

.: Low incremental surge resistance

.: Fast response time

.: UL recognized

.: Operating temperature range -55°C to 150°C

SMBJ16A中文资料参数规格

技术参数

额定电压DC 16.0 V

额定功率 600 W

击穿电压 19.7 V

电路数 1

针脚数 2

钳位电压 26 V

测试电流 1 mA

最大反向击穿电压 19.7 V

脉冲峰值功率 600 W

最小反向击穿电压 17.8 V

击穿电压 17.8 V

工作温度Max 150 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AA

外形尺寸

长度 4.75 mm

宽度 3.94 mm

高度 2.45 mm

封装 DO-214AA

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99
