SS12P2L-M3/86A概述

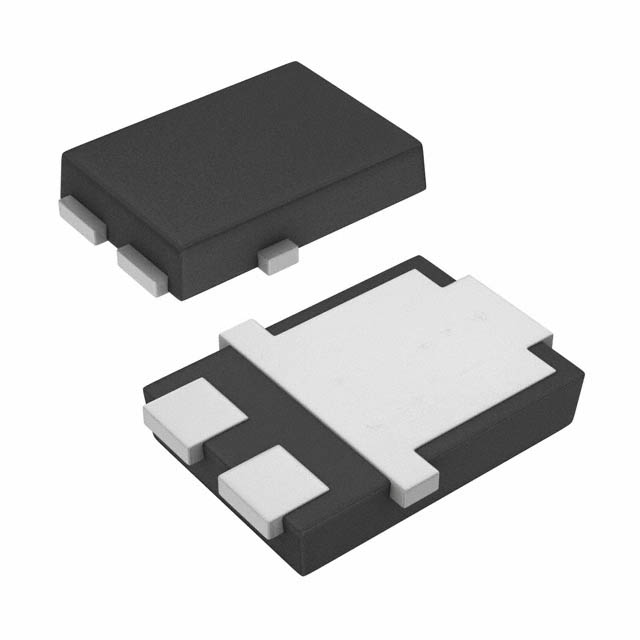

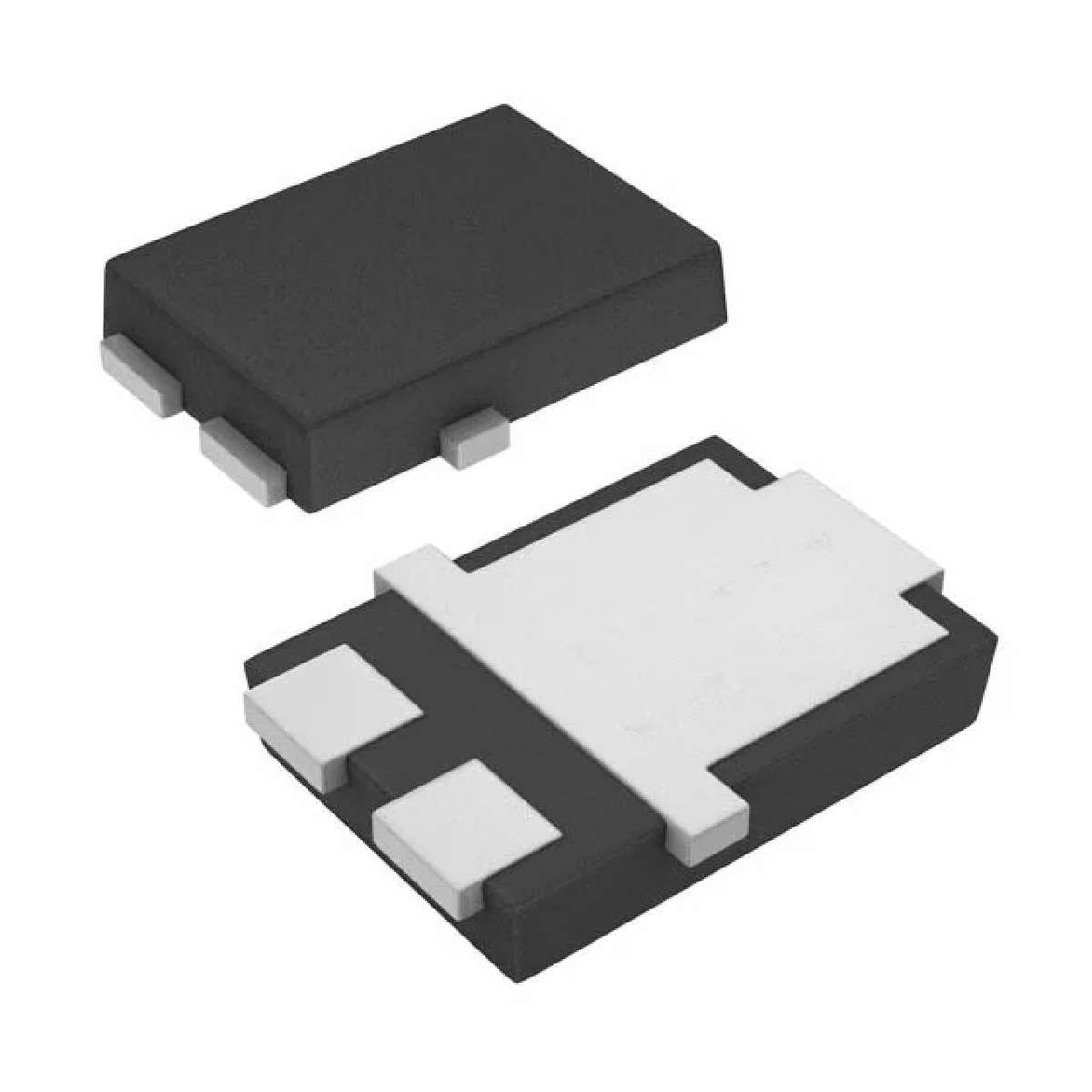

VISHAY SS12P2L-M3/86A 肖特基整流器, 单, 20 V, 12 A, TO-277A, 3 引脚, 560 mV

The is a surface-mount high-current density Schottky Barrier Rectifier with solderable matte tin-plated terminals. It is suitable for use in low-voltage high-frequency inverters, free-wheeling, DC/DC converters and polarity protection applications.

.: Very low-profile

.: Ideal for automated placement

.: Guard-ring for overvoltage protection

.: Low-forward-voltage drop, low-power losses

.: High efficiency

.: Low-thermal resistance

.: AEC-Q101 qualified

SS12P2L-M3/86A中文资料参数规格

技术参数

针脚数 3

正向电压 560mV @12A

正向电流 12 A

最大正向浪涌电流（Ifsm） 280 A

正向电压Max 560 mV

正向电流Max 12 A

工作温度Max 150 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-277

外形尺寸

长度 6.15 mm

宽度 4.75 mm

高度 1.2 mm

封装 TO-277

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Power Management, Automotive

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买SS12P2L-M3/86A

型号： SS12P2L-M3/86A

制造商： Vishay Semiconductor 威世

描述：VISHAY SS12P2L-M3/86A 肖特基整流器, 单, 20 V, 12 A, TO-277A, 3 引脚, 560 mV

立即咨询

替代型号SS12P2L-M3/86A

型号/品牌	代替类型	替代型号对比
SS12P2L-M3/86A Vishay Semiconductor 威世	当前型号	当前型号
SS12P2LHM3/87A 威世	完全替代	SS12P2L-M3/86A和SS12P2LHM3/87A的区别
SS12P2LHM3/86A 威世	类似代替	SS12P2L-M3/86A和SS12P2LHM3/86A的区别
SS12P2L-M3/87A 威世	功能相似	SS12P2L-M3/86A和SS12P2L-M3/87A的区别
