VISHAY SMBJ3V3-E3/52. TVS二极管, TVS, TRANSZORB SMBJ系列, 单向, 3.3 V, 7.3 V, DO-214AA, 2 引脚

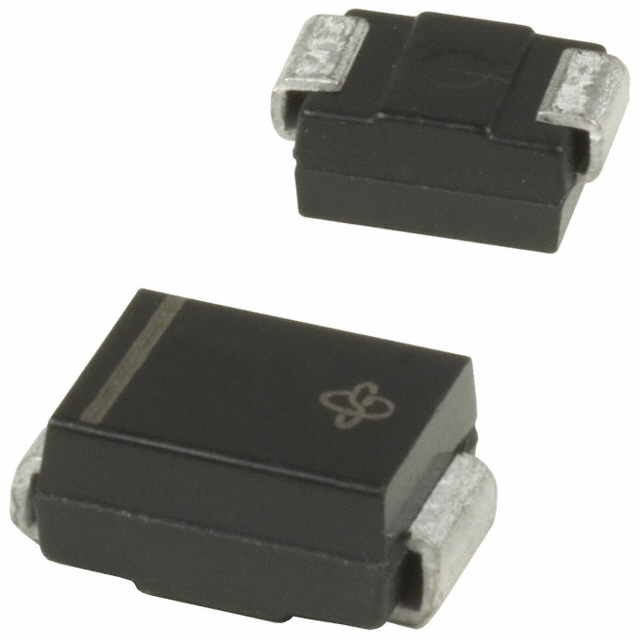

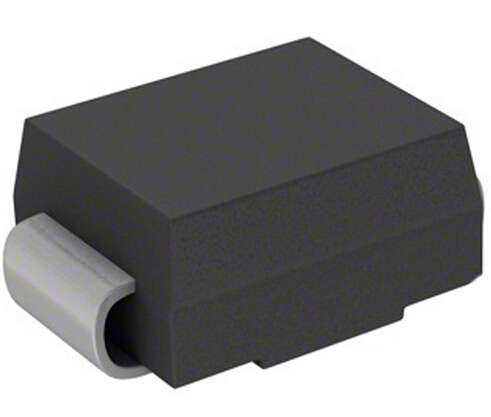

The is a TRANSZORB® surface-mount Transient Voltage Suppressor TVS with matte tin-plated leads terminals and UL94V-0 flame rated moulding compound case. The unidirectional transient voltage suppressor features excellent clamping capability and very fast response time. Colour band denotes cathode end polarity.
- .
- 60A Peak forward surge current
- .
- 5W Power dissipation on infinite heatsink
- .
- 200µA at 3.3V Maximum reverse leakage current
- .
- 5200pF at 0V/1MHz Typical junction capacitance
额定电压DC 3.30 V
额定电流 200 A
电容 5200 pF
额定功率 600 W
击穿电压 4.1 V
电路数 1
通道数 1
针脚数 2
耗散功率 600 W
钳位电压 7.3 V
测试电流 1 mA
最大反向击穿电压 4.1 V
脉冲峰值功率 600 W
最小反向击穿电压 4.1 V
击穿电压 4.1 V
工作温度Max 175 ℃
工作温度Min -65 ℃
工作结温Max 175 ℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AA
长度 4.57 mm
宽度 3.94 mm
高度 2.44 mm
封装 DO-214AA
重量 0.096 g
工作温度 -65℃ ~ 175℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 电源管理, 通用, Power Management, 照明, Lighting
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SMBJ3V3-E3/52 Vishay Semiconductor 威世 | 当前型号 | 当前型号 |
SMLVT3V3 意法半导体 | 功能相似 | SMBJ3V3-E3/52和SMLVT3V3的区别 |
SMBJ3V3HE3/52 威世 | 功能相似 | SMBJ3V3-E3/52和SMBJ3V3HE3/52的区别 |
SMBJ3V3HE3/5B 威世 | 功能相似 | SMBJ3V3-E3/52和SMBJ3V3HE3/5B的区别 |
