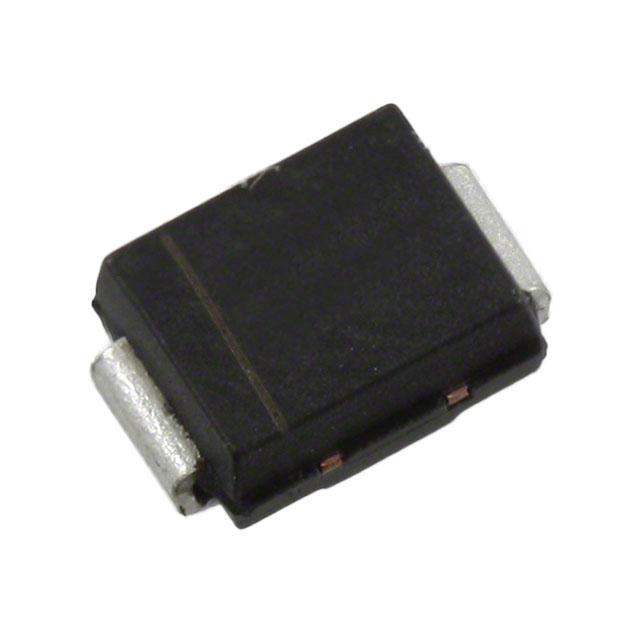

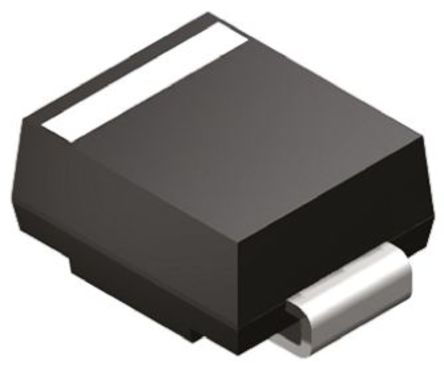

FAIRCHILD SEMICONDUCTOR SMBJ26CA.. 二极管, TVS, 双极性, DO-214, 600W
The SMBJ series Transient Voltage Suppressor Diode offers 600W peak pulse power dissipation on 10/1000µs waveform. It has excellent clamping capability, fast response time of <1ps from 0V to BV minimum for unidirectional and 5ns for bidirectional.
- .
- Low incremental surge resistance
- .
- Glass-passivated junction
- .
- Available in unidirectional and bidirectional
- .
- <1mA above 10V IR
- .
- -55 to 150°C Operating junction temperature range
额定电压DC 26.0 V
工作电压 26 V
额定功率 600 W
击穿电压 28.9 V
电路数 1
针脚数 2
钳位电压 42.1 V
测试电流 1 mA
最大反向击穿电压 31.9 V
脉冲峰值功率 600 W
最小反向击穿电压 28.9 V
击穿电压 28.9 V
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 -55℃ ~ 150℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AA
长度 4.57 mm
宽度 3.94 mm
高度 2.45 mm
封装 DO-214AA
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 通用
RoHS标准 Non-Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SMBJ26CA Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
SMBJ24CA 伯恩斯 | 功能相似 | SMBJ26CA和SMBJ24CA的区别 |
SMBJ28CA 伯恩斯 | 功能相似 | SMBJ26CA和SMBJ28CA的区别 |
