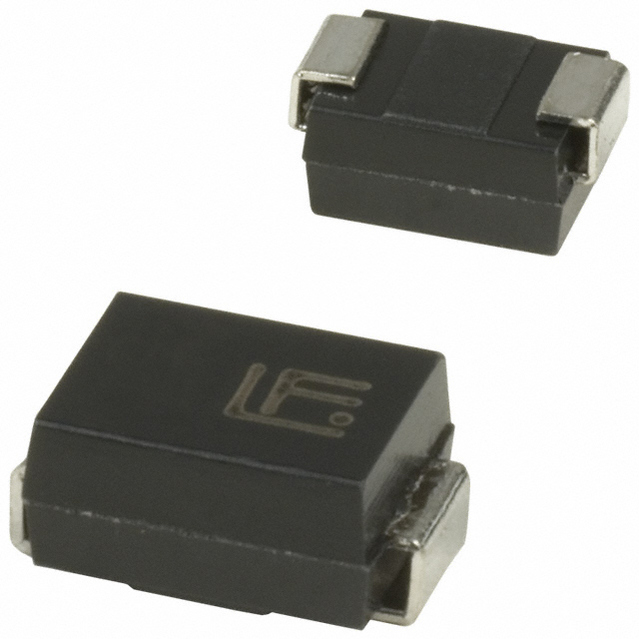

LITTELFUSE SMBJ26A 二极管, TVS, 600W, 26V, DO-214AA, 整卷
SMBJ系列表面安装瞬态电压抑制设计用于保护敏感的电子设备, 免受雷击和其他瞬变电压事件. 该产品适用于保护I/O接口, VCC总线和其他易损电路. 用于表面安装应用. 优化电路板空间.
- .
- 峰值脉冲功率600W, 10x1000µs波形
- .
- 内置应力消除
- .
- 玻璃钝化结
- .
- 低增量浪涌电阻
- .
- 优秀的钳位能力
- .
- 0.01％重复率 占空比
- .
- 从0V到V BR, <1ps最小快速响应时间
- .
- 12V以上, <1µA电流IR
- .
- 可选单向或双向
- .
- 数据线EFT保护, 符合IIEC 61000-4-2 IEC801-2标准
- .
- 数据线EFT保护, 符合IEC 61000-4-4 IEC801-4标准
- .
- 工作温度范围: -65至150°C
额定电压DC 26.0 V
工作电压 26 V
电容 1290 pF
额定功率 600 W
击穿电压 30.4 V
针脚数 2
正向电压 5 V
耗散功率 600 W
钳位电压 42.1 V
测试电流 1 mA
最大反向击穿电压 31.9 V
脉冲峰值功率 600 W
最小反向击穿电压 28.9 V
击穿电压 28.9 V
工作温度Max 150 ℃
工作温度Min -65 ℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AA
长度 5.59 mm
宽度 3.94 mm
高度 2.44 mm
封装 DO-214AA
工作温度 -65℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业, Industrial, 通用, Communications & Networking, Computers & Computer Peripherals, 通信与网络, 消费电子产品, Consumer Electronics, 计算机和计算机周边
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SMBJ26A Littelfuse 力特 | 当前型号 | 当前型号 |
SMBJ26 力特 | 类似代替 | SMBJ26A和SMBJ26的区别 |
SMBJ24A 伯恩斯 | 功能相似 | SMBJ26A和SMBJ24A的区别 |
