SMBJ8.5CA-TR

SMBJ8.5CA-TR图片1
SMBJ8.5CA-TR图片2
SMBJ8.5CA-TR图片3
SMBJ8.5CA-TR图片4
SMBJ8.5CA-TR图片5
SMBJ8.5CA-TR图片6
SMBJ8.5CA-TR图片7
SMBJ8.5CA-TR图片8

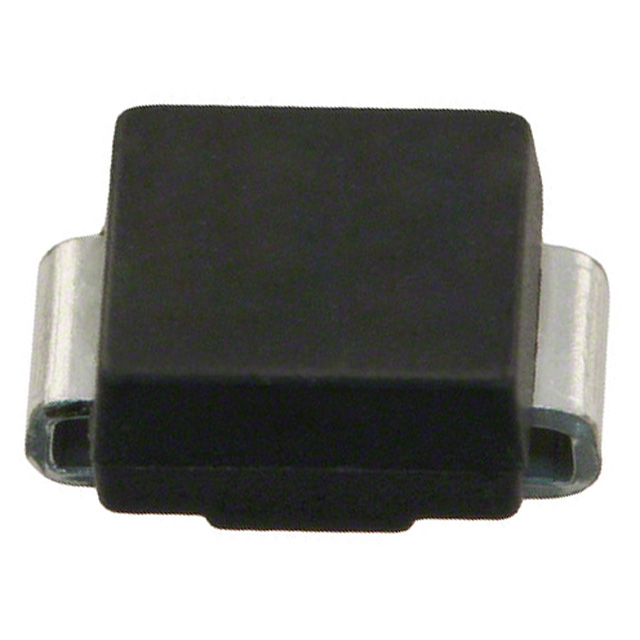

SMBJ8.5CA-TR图片9
SMBJ8.5CA-TR图片10
SMBJ8.5CA-TR图片11
SMBJ8.5CA-TR图片12
SMBJ8.5CA-TR图片13
SMBJ8.5CA-TR概述

STMICROELECTRONICS  SMBJ8.5CA-TR  TVS二极管, TVS, Transil SMBJ系列, 双向, 8.5 V, 19.5 V, DO-214AA, 2 引脚

Transil™ TVS SMT 双向 600W,SMBJ 系列,STMicroelectronics

### 瞬态电压抑制器,STMicroelectronics


得捷:
TVS DIODE 8.5VWM 19.5VC SMB


欧时:
TVS 二极管 STMicroelectronics SMBJ8.5CA-TR 双向, 600W, 19.5V, 2针 DO-214AA SMB封装


立创商城:
双向 Vrwm:8.5V 600W


贸泽:
ESD 抑制器/TVS 二极管 600W 8.5V Bidirect


e络盟:
TVS二极管, Transil SMBJ系列, 双向, 8.5 V, 19.5 V, DO-214AA, 2 引脚


艾睿:
Diode TVS Single Bi-Dir 8.5V 600W 2-Pin SMB T/R


安富利:
Diode TVS Single Bi-Dir 8.5V 600W 2-Pin SMB T/R


Chip1Stop:
Diode TVS Single Bi-Dir 8.5V 600W 2-Pin SMB T/R


Verical:
Diode TVS Single Bi-Dir 8.5V 600W 2-Pin SMB T/R


Newark:
# STMICROELECTRONICS  SMBJ8.5CA-TR  TVS Diode, Transil SMBJ Series, Bidirectional, 8.5 V, 19.5 V, DO-214AA, 2 Pins


儒卓力:
**TVS-DIODE BI 0,6KW 10V SMB **


Win Source:
TVS DIODE 8.5VWM 19.5VC SMB


SMBJ8.5CA-TR中文资料参数规格
技术参数

额定电压DC 8.50 V

工作电压 8.5 V

额定功率 600 W

击穿电压 9.9 V

电路数 1

针脚数 2

耗散功率 600 W

钳位电压 19.5 V

最大反向电压(Vrrm) 8.5V

测试电流 1 mA

最大反向击穿电压 0 V

脉冲峰值功率 600 W

最小反向击穿电压 9.4 V

击穿电压 9.4 V

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温 -55℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AA-2

外形尺寸

长度 4.6 mm

宽度 3.95 mm

高度 2.45 mm

封装 DO-214AA-2

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Aerospace, Defence, Military, Power Management, 工业, Industrial, 便携式器材, 国防, 通用, 军用与航空, 安全, 国防, 军用与航空, Consumer Electronics, Safety, Portable Devices, 电源管理, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

SMBJ8.5CA-TR引脚图与封装图
SMBJ8.5CA-TR引脚图

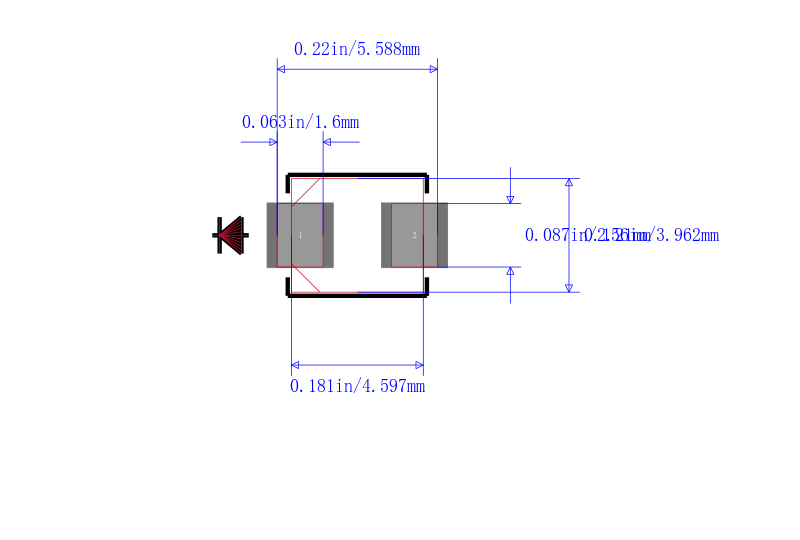

SMBJ8.5CA-TR封装图
SMBJ8.5CA-TR封装焊盘图
在线购买SMBJ8.5CA-TR
型号: SMBJ8.5CA-TR
描述:STMICROELECTRONICS  SMBJ8.5CA-TR  TVS二极管, TVS, Transil SMBJ系列, 双向, 8.5 V, 19.5 V, DO-214AA, 2 引脚
替代型号SMBJ8.5CA-TR
型号/品牌 代替类型 替代型号对比

SMBJ8.5CA-TR

ST Microelectronics 意法半导体

当前型号

当前型号

SMBJ8.5CA

力特

功能相似

SMBJ8.5CA-TR和SMBJ8.5CA的区别

SMBJ85CA

力特

功能相似

SMBJ8.5CA-TR和SMBJ85CA的区别
