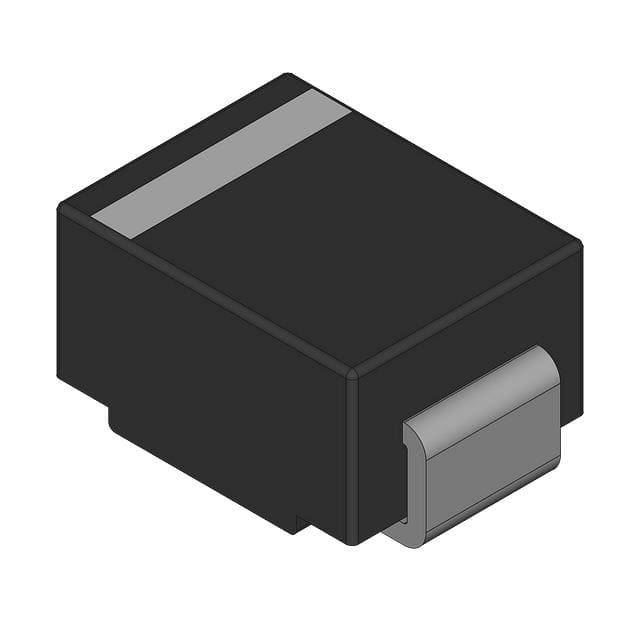

FAIRCHILD SEMICONDUCTOR SMBJ7V0A TVS二极管, TVS, SMBJ系列, 单向, 7 V, 12 V, DO-214AA, 2 引脚
The SMBJ series Transient Voltage Suppressor Diode offers 600W peak pulse power dissipation on 10/1000µs waveform. It has excellent clamping capability, fast response time of <1ps from 0V to BV minimum for unidirectional and 5ns for bidirectional.
- .
- Low incremental surge resistance
- .
- Glass-passivated junction
- .
- Available in unidirectional and bidirectional
- .
- <1mA above 10V IR
- .
- -55 to 150°C Operating junction temperature range
额定电压DC 7.00 V
工作电压 7 V
额定功率 600 W
击穿电压 8.6 V
电路数 1
针脚数 2
耗散功率 600 W
钳位电压 12 V
测试电流 10 mA
最大反向击穿电压 8.6 V
脉冲峰值功率 600 W
最小反向击穿电压 7.78 V
击穿电压 7.78 V
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 -55℃ ~ 150℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AA
长度 4.75 mm
宽度 3.94 mm
高度 2.45 mm
封装 DO-214AA
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
RoHS标准 Non-Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SMBJ7V0A Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
CD214B-T7.0A 伯恩斯 | 类似代替 | SMBJ7V0A和CD214B-T7.0A的区别 |
1SMB7.0AT3G 安森美 | 功能相似 | SMBJ7V0A和1SMB7.0AT3G的区别 |
SMBJ7.0A 力特 | 功能相似 | SMBJ7V0A和SMBJ7.0A的区别 |
