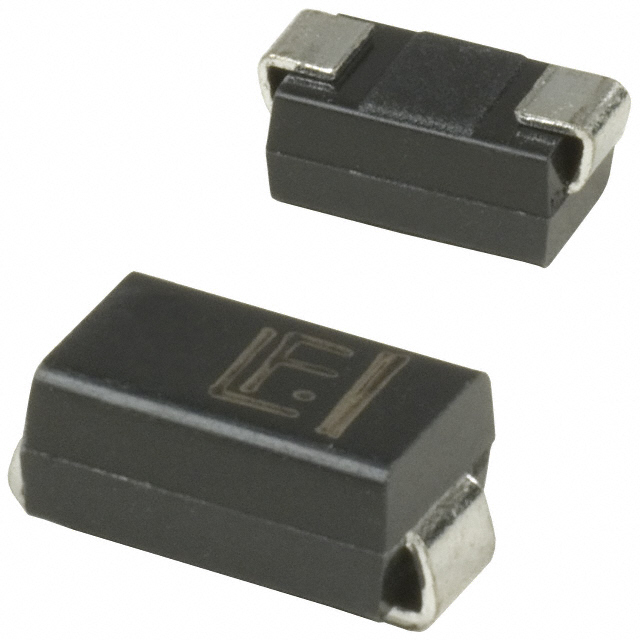

瞬态电压抑制二极管 Transient Voltage Suppression Diodes
"s TVS diode is designed to protect electronic components and circuits from electrical overstress from overvoltage and electrostatic discharge. Its peak pulse power dissipation is 400 W. Its maximum leakage current is 1 μA. Its test current is 1 mA. This device"s maximum clamping voltage is 23.2 V and minimum breakdown voltage is 15.6 V. This TVS diode has a minimum operating temperature of -55 °C and a maximum of 150 °C. This product will be shipped in tape and reel packaging to allow for quick mounting and safe delivery.
额定电压DC 14.0 V
额定功率 400 W
击穿电压 16.4 V
电路数 1
针脚数 2
耗散功率 400 W
钳位电压 23.2 V
测试电流 1 mA
最大反向击穿电压 17.2 V
脉冲峰值功率 400 W
最小反向击穿电压 15.6 V
击穿电压 15.6 V
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温 -65℃ ~ 150℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AC
长度 5.28 mm
宽度 2.79 mm
高度 2.29 mm
封装 DO-214AC
工作温度 -65℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SMAJ14A Littelfuse 力特 | 当前型号 | 当前型号 |
P4SMA20A 力特 | 类似代替 | SMAJ14A和P4SMA20A的区别 |
SMAJ14A-13-F 美台 | 功能相似 | SMAJ14A和SMAJ14A-13-F的区别 |
