SMBJ9V0A参数规格_中文资料_数据手册PDF

SMBJ9V0A概述

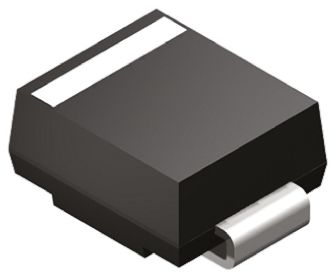

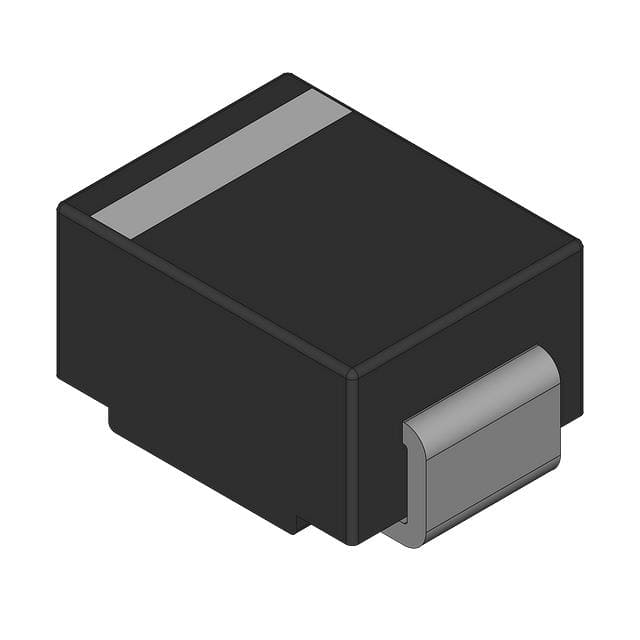

FAIRCHILD SEMICONDUCTOR SMBJ9V0A TVS二极管, TVS, SMBJ系列, 单向, 9 V, 15.4 V, SMD, 2 引脚

The SMBJ series from are single channel transient voltage suppressor for bipolar applications. These diodes are available in unidirectional and bidirectional polarities.

.: Glass passivated junction

.: 600W peak pulse power capability on 10/1000µs waveform

.: Excellent clamping capability

.: Low incremental surge resistance

.: Fast response time

.: UL recognized

.: Operating temperature range -55°C to 150°C

SMBJ9V0A中文资料参数规格

技术参数

额定电压DC 9.00 V

工作电压 9 V

额定功率 600 W

击穿电压 11.1 V

电路数 1

针脚数 2

钳位电压 15.4 V

最大反向电压（Vrrm） 9V

测试电流 1 mA

最大反向击穿电压 11.1 V

脉冲峰值功率 600 W

最小反向击穿电压 10 V

击穿电压 10 V

工作温度Max 150 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AA

外形尺寸

长度 4.05 mm

宽度 3.95 mm

高度 2.45 mm

封装 DO-214AA

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

在线购买SMBJ9V0A

型号： SMBJ9V0A

制造商： Fairchild 飞兆/仙童

描述：FAIRCHILD SEMICONDUCTOR SMBJ9V0A TVS二极管, TVS, SMBJ系列, 单向, 9 V, 15.4 V, SMD, 2 引脚

立即咨询

替代型号SMBJ9V0A

型号/品牌	代替类型	替代型号对比
SMBJ9V0A Fairchild 飞兆/仙童	当前型号	当前型号
SMBJ9.0A Multicomp	类似代替	SMBJ9V0A和SMBJ9.0A的区别
SA5.0ARLG 安森美	功能相似	SMBJ9V0A和SA5.0ARLG的区别
1SMB9.0AT3G 安森美	功能相似	SMBJ9V0A和1SMB9.0AT3G的区别
