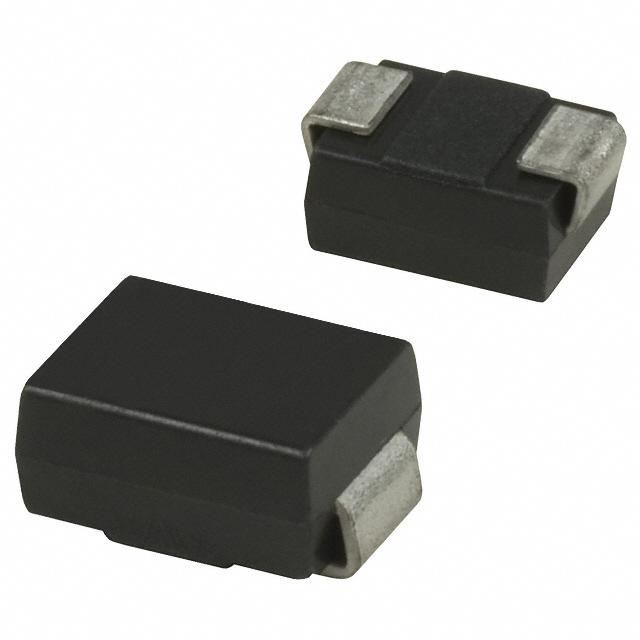

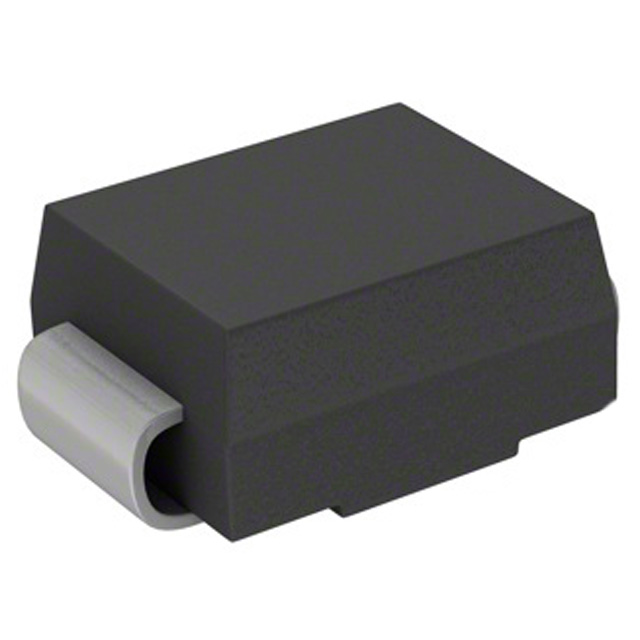

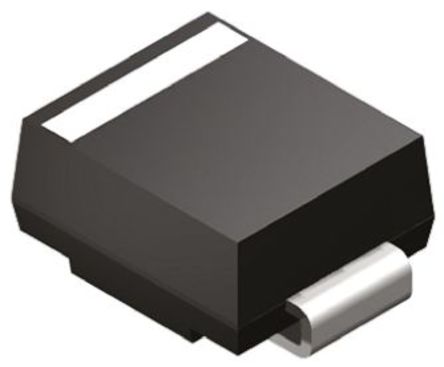

SMBJ17CA 瞬态抑制二极管TVS/ESD 17V 21.7A DO-214AA/SMB-17V 标记LR
极性Polarization| 双向 Bidirectional \---|--- 反向关断电压/工作电压VRWMReverse Standoff Voltage| 17V 反向击穿电压VBRBreakdown Voltage| 19.9V 峰值脉冲耗散功率PPPMPeak Pulse Power Dissipation| 600W 峰值脉冲电流IPPmPeak Forward Surge Current| 21.7A 额定耗散功率PdPower dissipation| Description & Applications| Features •SURFACE MOUNT TRANSIENT VOLTAGE SUPPRESSOR •Plastic package has Underwriters Laboratory Flammability Classification 94V-0 •For surface mounted applications in order to optimize board space •Low profile package •Built-in strain relief •Glass passivated junction •Low incremental surge resistance •600W peak pulse power capability with a 10/1000µs waveform, repetition rate duty cycle: 0.01% •Excellent clamping capability •Fast response time: typically less than 1.0ps from 0 volts to VBR for unidirectional and 5.0ns for bidirectional types •For devices with VBR≥10V, ID are typically less than 1.0µA •High temperature soldering guaranteed: 250°C/10 seconds at terminals 描述与应用| 特点 •表面贴装瞬态电压抑制器 •塑料包装有保险商实验室可燃性分类94V-0 •对于表面安装的应用程序,以优化电路板空间 •薄型包装 •内置应变救灾 •玻璃钝化结 •低增量浪涌电阻 •600W峰值脉冲功率能力与10/1000μS波形,重复率(占空比):0.01% •出色的钳位能力 •快速响应时间:通常小于1.0PS从0伏V(BR)单向和双向类型5.0ns •对于设备与V(BR)≥10V,ID通常小于1.0μA •高温焊接保证:250°C/10秒钟码头
额定电压DC 17.0 V
工作电压 17 V
额定功率 600 W
电路数 1
钳位电压 27.6 V
测试电流 1 mA
最大反向击穿电压 20.9 V
脉冲峰值功率 600 W
最小反向击穿电压 18.9 V
击穿电压 18.9 V
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 -55℃ ~ 150℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AA
长度 4.75 mm
宽度 3.94 mm
高度 2.45 mm
封装 DO-214AA
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 Non-Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SMBJ17CA Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
SMBJ17CAHE3/52 威世 | 类似代替 | SMBJ17CA和SMBJ17CAHE3/52的区别 |
1SMB17CAT3 安森美 | 类似代替 | SMBJ17CA和1SMB17CAT3的区别 |
1SMB17CAT3G 安森美 | 功能相似 | SMBJ17CA和1SMB17CAT3G的区别 |
