STPS20L15D参数规格_中文资料_数据手册PDF

STPS20L15D概述

20A 至 25A，STMicroelectronics### 二极管和整流器，STMicroelectronics

肖特基势垒，20A 至 25A，STMicroelectronics

### 二极管和整流器，STMicroelectronics

得捷:
DIODE SCHOTTKY 15V 20A TO220AC

欧时:
STMicroelectronics 二极管 STPS20L15D 肖特基, Io=20A, Vrev=15V, 2引脚 TO-220AC封装

立创商城:
15V 20A 410mV@19A

艾睿:
Rectifier Diode Schottky 15V 20A 2-Pin2+Tab TO-220AC Tube

安富利:
Diode Schottky 15V 20A 2-Pin2+Tab TO-220AC Tube

Chip1Stop:
Diode Schottky 15V 20A 2-Pin2+Tab TO-220AC Tube

Verical:
Rectifier Diode Schottky 15V 20A 2-Pin2+Tab TO-220AC Tube

Newark:
# STMICROELECTRONICS STPS20L15D Schottky Rectifier, 15 V, 20 A, Single, TO-220AC, 2 Pins, 410 mV

Win Source:
DIODE SCHOTTKY 15V 20A TO220AC

STPS20L15D中文资料参数规格

技术参数

额定电压DC 15.0 V

额定电流 20.0 A

输出电流 ≤20.0 A

正向电压 410mV @19A

极性 Standard

热阻 1.6℃/W RθJC

正向电流 20 A

最大正向浪涌电流（Ifsm） 310 A

正向电压Max 410 mV

正向电流Max 20 A

工作温度Max 125 ℃

工作温度Min -65 ℃

工作结温 125℃ Max

封装参数

安装方式 Through Hole

引脚数 2

封装 TO-220-2

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.15 mm

封装 TO-220-2

物理参数

工作温度 -65℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

香港进出口证 NLR

数据手册

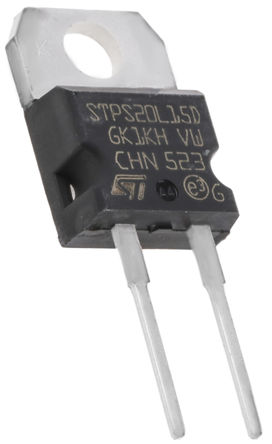

STPS20L15D引脚图与封装图

在线购买STPS20L15D

型号： STPS20L15D

制造商： ST Microelectronics 意法半导体

描述：20A 至 25A，STMicroelectronics ### 二极管和整流器，STMicroelectronics

立即咨询

替代型号STPS20L15D

型号/品牌	代替类型	替代型号对比
STPS20L15D ST Microelectronics 意法半导体	当前型号	当前型号
MBR2515LG 安森美	功能相似	STPS20L15D和MBR2515LG的区别
19TQ015PBF 威世	功能相似	STPS20L15D和19TQ015PBF的区别
MBR2515L 安森美	功能相似	STPS20L15D和MBR2515L的区别
