SMBJ6.5A概述

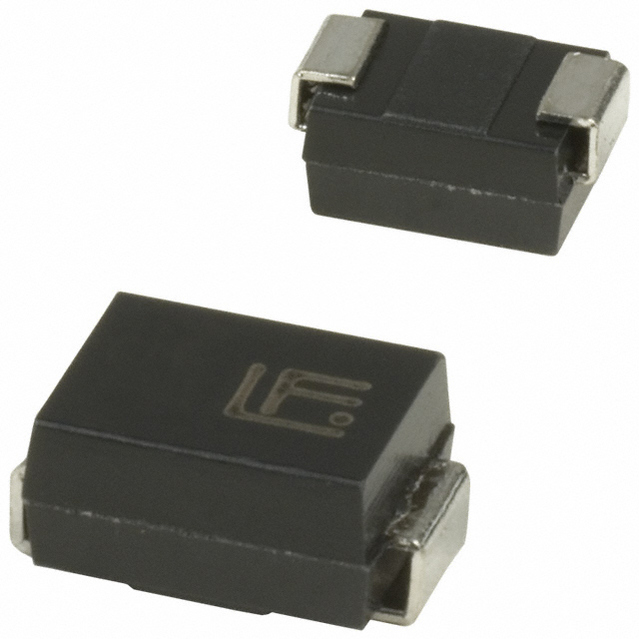

LITTELFUSE SMBJ6.5A TVS二极管, TVS, SMBJ系列, 单向, 6.5 V, 11.2 V, DO-214AA, 2 引脚

SMBJ系列表面安装瞬态电压抑制设计用于保护敏感的电子设备, 免受雷击和其他瞬变电压事件. 该产品适用于保护I/O接口, VCC总线和其他易损电路. 用于表面安装应用. 优化电路板空间.

.: 峰值脉冲功率600W, 10x1000µs波形

.: 内置应力消除

.: 玻璃钝化结

.: 低增量浪涌电阻

.: 优秀的钳位能力

.: 0.01％重复率占空比

.: 从0V到V BR, <1ps最小快速响应时间

.: 12V以上, <1µA电流IR

.: 可选单向或双向

.: 数据线EFT保护, 符合IIEC 61000-4-2 IEC801-2标准

.: 数据线EFT保护, 符合IEC 61000-4-4 IEC801-4标准

.: 工作温度范围: -65至150°C

SMBJ6.5A中文资料参数规格

技术参数

额定电压DC 6.50 V

工作电压 6.5 V

电容 9000 pF

额定功率 600 W

击穿电压 7.6 V

针脚数 2

正向电压 5 V

耗散功率 600 W

钳位电压 11.2 V

测试电流 10 mA

最大反向击穿电压 7.98 V

脉冲峰值功率 600 W

最小反向击穿电压 7.22 V

击穿电压 7.22 V

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AA-2

外形尺寸

长度 5.59 mm

宽度 3.94 mm

高度 2.44 mm

封装 DO-214AA-2

物理参数

工作温度 -65℃ ~ 150℃ TJ

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

制造应用工业, Industrial, 通用, Communications & Networking, Computers & Computer Peripherals, 通信与网络, 消费电子产品, Consumer Electronics, 计算机和计算机周边

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16
