SMBJ14中文资料参数规格
技术参数
额定电压DC 14.0 V
额定功率 600 W
击穿电压 15.6 V
电路数 1
钳位电压 23.2 V
测试电流 1 mA
脉冲峰值功率 600 W
最小反向击穿电压 14.76 V
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温 -65℃ ~ 150℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 DO-214AA
外形尺寸
长度 5.59 mm
宽度 3.94 mm
高度 2.44 mm
封装 DO-214AA
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

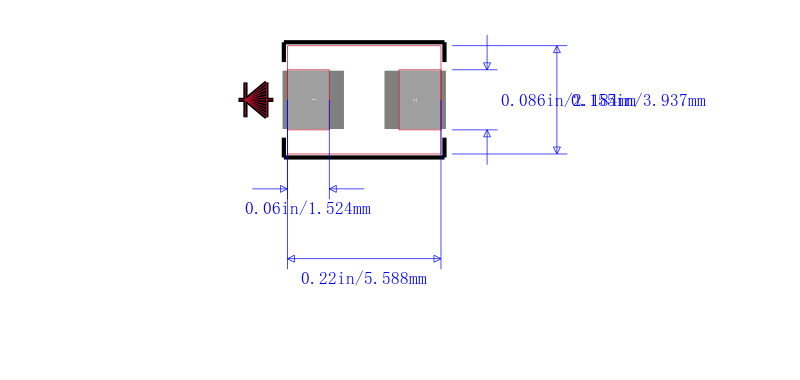

SMBJ14引脚图与封装图
在线购买SMBJ14
型号： SMBJ14
制造商：
Littelfuse
力特
描述：硅雪崩二极管 - 600W表面贴装瞬态电压抑制器 Silicon Avalanche Diodes - 600W Surface Mount Transient Voltage Suppressors
替代型号SMBJ14
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SMBJ14 Littelfuse 力特 | 当前型号 | 当前型号 |
SMBJ14A 力特 | 类似代替 | SMBJ14和SMBJ14A的区别 |
1SMB16AT3G 安森美 | 功能相似 | SMBJ14和1SMB16AT3G的区别 |
