STP20NF06参数规格_中文资料_数据手册PDF

STP20NF06概述

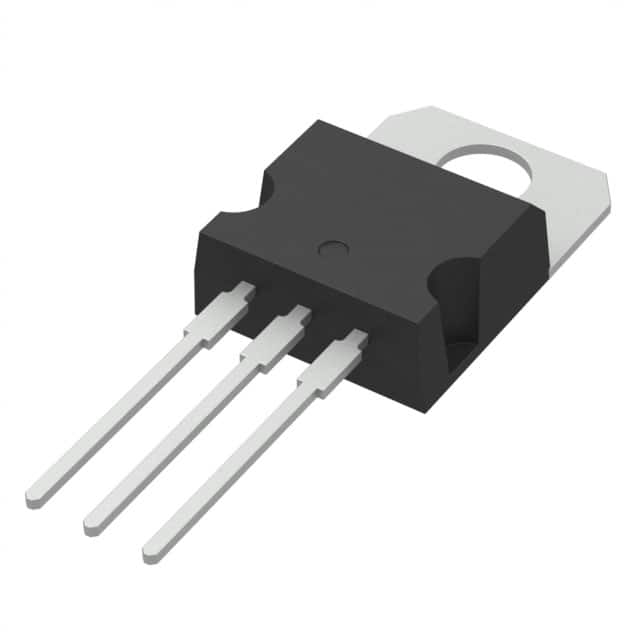

N沟道60V - 0.06ohm - 20A TO- 220 / TO- 220FP的STripFET II功率MOSFET N-CHANNEL 60V - 0.06ohm - 20A TO-220/TO-220FP STripFET II POWER MOSFET

N-Channel 60V 20A Tc 60W Tc Through Hole TO-220AB

得捷:
MOSFET N-CH 60V 20A TO220AB

艾睿:
Trans MOSFET N-CH 60V 20A 3-Pin3+Tab TO-220 Tube

富昌:
STP20NF06 系列 60 V 70 mOhm N 沟道 STripFET™ II 功率 Mosfet - TO-220

Chip1Stop:
Trans MOSFET N-CH 60V 20A 3-Pin3+Tab TO-220 Tube

STP20NF06中文资料参数规格

技术参数

额定电压DC 60.0 V

额定电流 20.0 A

漏源极电阻 70.0 mΩ

极性 N-Channel

耗散功率 60 W

漏源极电压Vds 60 V

漏源击穿电压 60.0 V

栅源击穿电压 ±20.0 V

连续漏极电流Ids 20.0 A

上升时间 15.0 ns

输入电容Ciss 400pF @25VVds

额定功率Max 60 W

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 60W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买STP20NF06

型号： STP20NF06

描述：N沟道60V - 0.06ohm - 20A TO- 220 / TO- 220FP的STripFET II功率MOSFET N-CHANNEL 60V - 0.06ohm - 20A TO-220/TO-220FP STripFET II POWER MOSFET

替代型号STP20NF06

型号/品牌	代替类型	替代型号对比
STP20NF06 ST Microelectronics 意法半导体	当前型号	当前型号
STP55NF06 意法半导体	类似代替	STP20NF06和STP55NF06的区别
STP60NF06 意法半导体	类似代替	STP20NF06和STP60NF06的区别
STP80NF10 意法半导体	类似代替	STP20NF06和STP80NF10的区别
