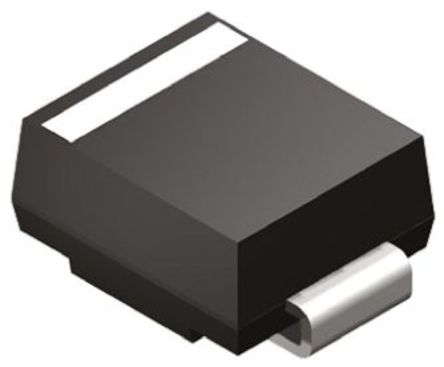

FAIRCHILD SEMICONDUCTOR SMBJ100CA TVS二极管, TVS, SMBJ系列, 双向, 100 V, 162 V, DO-214AA, 2 引脚
The SMBJ series Transient Voltage Suppressor Diode offers 600W peak pulse power dissipation on 10/1000µs waveform. It has excellent clamping capability, fast response time of <1ps from 0V to BV minimum for unidirectional and 5ns for bidirectional.
- .
- Low incremental surge resistance
- .
- Glass-passivated junction
- .
- Available in unidirectional and bidirectional
- .
- <1mA above 10V IR
- .
- -55 to 150°C Operating junction temperature range
额定电压DC 100 V
工作电压 100 V
额定功率 600 W
击穿电压 111 V
电路数 1
针脚数 2
耗散功率 600 W
钳位电压 162 V
测试电流 1 mA
最大反向击穿电压 123 V
脉冲峰值功率 600 W
最小反向击穿电压 111 V
击穿电压 111 V
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 -55℃ ~ 150℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AA-2
长度 4.75 mm
宽度 3.95 mm
高度 2.45 mm
封装 DO-214AA-2
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SMBJ100CA Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
SMBJ100CA-TR 意法半导体 | 功能相似 | SMBJ100CA和SMBJ100CA-TR的区别 |
CD214B-T100CALF 伯恩斯 | 功能相似 | SMBJ100CA和CD214B-T100CALF的区别 |
