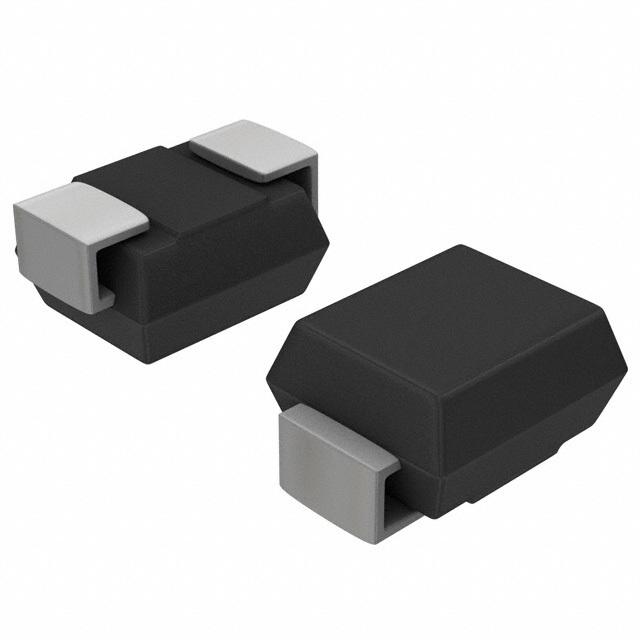

LITTELFUSE SMBJ8.5CA TVS二极管, TVS, SMBJ系列, 双向, 8.5 V, 14.4 V, DO-214AA, 2 引脚
SMBJ系列表面安装瞬态电压抑制设计用于保护敏感的电子设备, 免受雷击和其他瞬变电压事件. 该产品适用于保护I/O接口, VCC总线和其他易损电路. 用于表面安装应用. 优化电路板空间.
- .
- 峰值脉冲功率600W, 10x1000µs波形
- .
- 内置应力消除
- .
- 玻璃钝化结
- .
- 低增量浪涌电阻
- .
- 优秀的钳位能力
- .
- 0.01％重复率 占空比
- .
- 从0V到V BR, <1ps最小快速响应时间
- .
- 12V以上, <1µA电流IR
- .
- 可选单向或双向
- .
- 数据线EFT保护, 符合IIEC 61000-4-2 IEC801-2标准
- .
- 数据线EFT保护, 符合IEC 61000-4-4 IEC801-4标准
- .
- 工作温度范围: -65至150°C
额定电压DC 8.50 V
电容 3100 pF
额定功率 600 W
击穿电压 9.92 V
电路数 1
针脚数 2
耗散功率 600 W
钳位电压 14.4 V
测试电流 1 mA
最大反向击穿电压 10.4 V
脉冲峰值功率 600 W
最小反向击穿电压 9.44 V
击穿电压 9.44 V
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温 -65℃ ~ 150℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AA
长度 5.59 mm
宽度 3.94 mm
高度 2.44 mm
封装 DO-214AA
工作温度 -65℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业, Industrial, 通用, Communications & Networking, Computers & Computer Peripherals, 通信与网络, 消费电子产品, Consumer Electronics, 计算机和计算机周边
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SMBJ8.5CA Littelfuse 力特 | 当前型号 | 当前型号 |
SMBJ8.5CA-HR 力特 | 完全替代 | SMBJ8.5CA和SMBJ8.5CA-HR的区别 |
SMBJ8.5CA-HRA 力特 | 完全替代 | SMBJ8.5CA和SMBJ8.5CA-HRA的区别 |
SMBJ85CA 力特 | 类似代替 | SMBJ8.5CA和SMBJ85CA的区别 |
