STTH12R06D参数规格_中文资料_数据手册PDF

STTH12R06D概述

STMICROELECTRONICS STTH12R06D 快速/超快二极管, 单, 600 V, 30 A, 2.9 V, 45 ns, 100 A

整流器，10A 至 240A，STMicroelectronics

### 二极管和整流器，STMicroelectronics

欧时:
STMicroelectronics 二极管 STTH12R06D 开关, Io=12A, Vrev=600V, 25ns, 2引脚 TO-220AC封装

立创商城:
600V 12A 45ns

得捷:
DIODE GEN PURP 600V 12A TO220AC

艾睿:
Rectifier Diode Switching 600V 12A 45ns 2-Pin2+Tab TO-220AC Tube

安富利:
Diode Switching 600V 12A 2-Pin2+Tab TO-220AC Tube

Chip1Stop:
Diode Switching 600V 12A 2-Pin2+Tab TO-220AC Tube

TME:
Diode: rectifying; THT; 600V; 12A; Package: tube; TO220AC; 25ns

Verical:
Rectifier Diode Switching 600V 12A 45ns 2-Pin2+Tab TO-220AC Tube

Newark:
# STMICROELECTRONICS STTH12R06D Rectifier Diode, Single, 600 V, 30 A, 2.9 V, 45 ns, 100 A

儒卓力:
**RECT 600V 12A 1,40V TO220-2 **

Win Source:
DIODE GEN PURP 600V 12A TO220AC

STTH12R06D中文资料参数规格

技术参数

额定电压DC 600 V

额定电流 12.0 A

输出电流 ≤12.0 A

负载电流 12 A

正向电压 2.9 V

极性 Standard

热阻 1.7 ℃/W

反向恢复时间 45 ns

正向电流 30 A

最大正向浪涌电流（Ifsm） 100 A

正向电压Max 2.9 V

正向电流Max 12 A

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温 175℃ Max

工作结温Max 175 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 TO-220-2

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.3 mm

封装 TO-220-2

物理参数

工作温度 -65℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Power Management, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

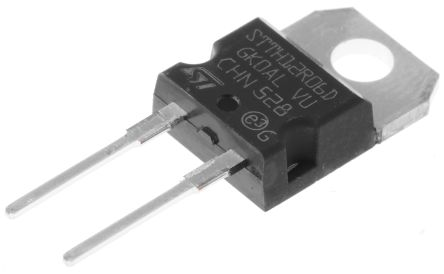

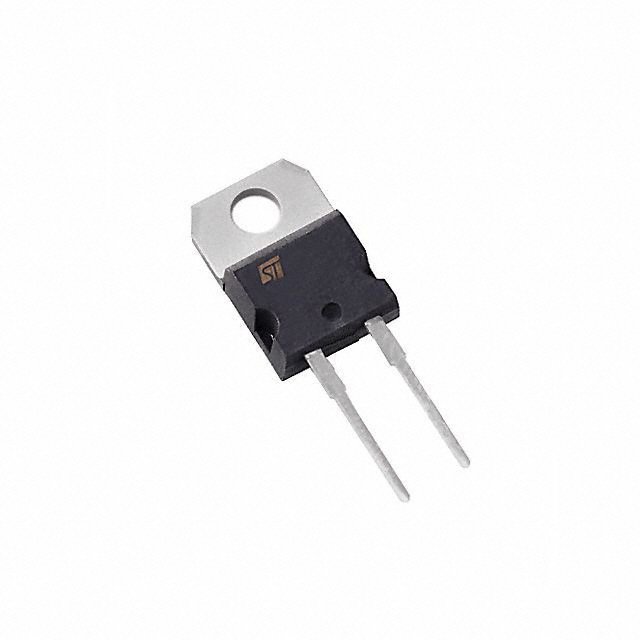

STTH12R06D引脚图与封装图

在线购买STTH12R06D

型号： STTH12R06D

制造商： ST Microelectronics 意法半导体

描述：STMICROELECTRONICS STTH12R06D 快速/超快二极管, 单, 600 V, 30 A, 2.9 V, 45 ns, 100 A

立即咨询

替代型号STTH12R06D

型号/品牌	代替类型	替代型号对比
STTH12R06D ST Microelectronics 意法半导体	当前型号	当前型号
STPSC606D 意法半导体	类似代替	STTH12R06D和STPSC606D的区别
STTH512D 意法半导体	类似代替	STTH12R06D和STTH512D的区别
STTH810D 意法半导体	类似代替	STTH12R06D和STTH810D的区别
