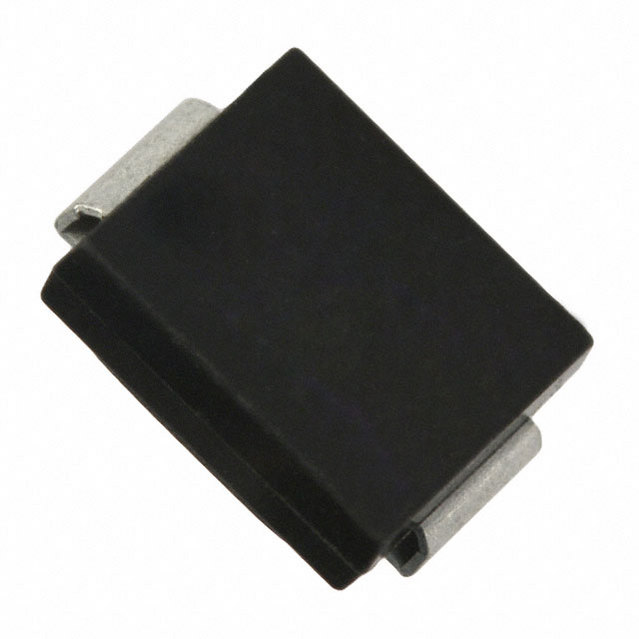

FAIRCHILD SEMICONDUCTOR SMCJ12A TVS二极管, TVS, SMCJ系列, 单向, 12 V, 19.9 V, DO-214AB, 2 引脚
The SMCJ series Transient Voltage Suppressor Diode offers 1500W peak pulse power dissipation on 10/1000µs waveform. It has excellent clamping capability, fast response time of <1ps from 0V to BV minimum for unidirectional and 5ns for bidirectional.
- .
- Low incremental surge resistance
- .
- Glass-passivated junction
- .
- Available in unidirectional and bidirectional
- .
- <1mA above 10V IR
额定电压DC 12.0 V
工作电压 12 V
额定功率 1.50 kW
击穿电压 14.7 V
电路数 1
针脚数 2
耗散功率 1.5 kW
钳位电压 19.9 V
测试电流 1 mA
最大反向击穿电压 14.7 V
脉冲峰值功率 1500 W
最小反向击穿电压 13.3 V
击穿电压 13.3 V
工作温度Max 150 ℃
工作温度Min -55 ℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AB-2
长度 7.15 mm
宽度 6.25 mm
高度 2.75 mm
封装 DO-214AB-2
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SMCJ12A Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
1.5SMC15AT3G 安森美 | 功能相似 | SMCJ12A和1.5SMC15AT3G的区别 |
1SMC12AT3G 安森美 | 功能相似 | SMCJ12A和1SMC12AT3G的区别 |
