SP1001-04XTG

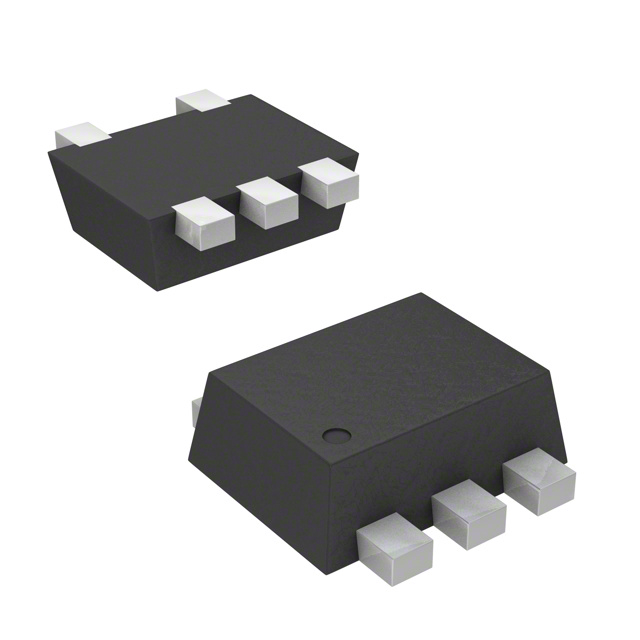

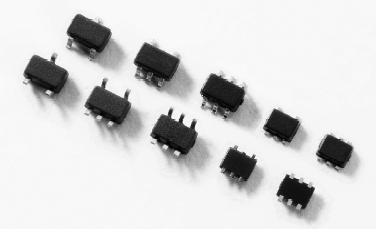

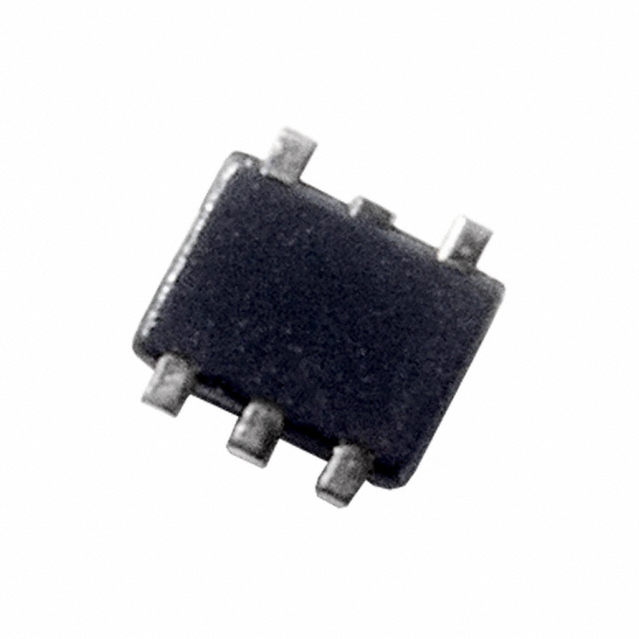

SP1001-04XTG图片1
SP1001-04XTG图片2
SP1001-04XTG图片3
SP1001-04XTG图片4
SP1001-04XTG图片5
SP1001-04XTG图片6
SP1001-04XTG图片7
SP1001-04XTG图片8
SP1001-04XTG图片9
SP1001-04XTG图片10
SP1001-04XTG图片11
SP1001-04XTG图片12
SP1001-04XTG概述

LITTELFUSE  SP1001-04XTG.  二极管阵列, TVS, 5.5V, SOT-553

13V 夹子 2A(8/20µs) Ipp TVS - 表面贴装型 SOT-553


得捷:
TVS DIODE 5.5VWM 13VC SOT553


立创商城:
SP1001-04XTG


贸泽:
ESD Suppressors / TVS Diodes 4 channels


e络盟:
二极管阵列, TVS, 5.5V, SOT-553


艾睿:
ESD Suppressor Diode TVS Uni-Dir 5.5V Automotive 5-Pin SOT-553 T/R


Chip1Stop:
ESD Suppressor TVS 5.5V 5-Pin SOT-553 T/R


TME:
Diode: Transil array; 2A; SOT553; Features: ESD protection


Verical:
ESD Suppressor Diode TVS Uni-Dir 5.5V 5-Pin SOT-553 T/R


Newark:
# LITTELFUSE  SP1001-04XTG  ESD Protection Device, Array, 13 V, SOT-553, 5 Pins, 900 mV


Win Source:
TVS DIODE 5.5VWM 13VC SOT553


SP1001-04XTG中文资料参数规格
技术参数

工作电压 900 mV

电容 8 pF

击穿电压 5.5 V

电路数 4

通道数 4

针脚数 5

钳位电压 13 V

测试电流 1 mA

最大反向击穿电压 8.5 V

最小反向击穿电压 7 V

工作温度Max 125 ℃

工作温度Min -40 ℃

工作结温 150 ℃

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-553

外形尺寸

长度 1.7 mm

宽度 1.3 mm

高度 0.6 mm

封装 SOT-553

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

海关信息

ECCN代码 EAR99

数据手册

SP1001-04XTG引脚图与封装图

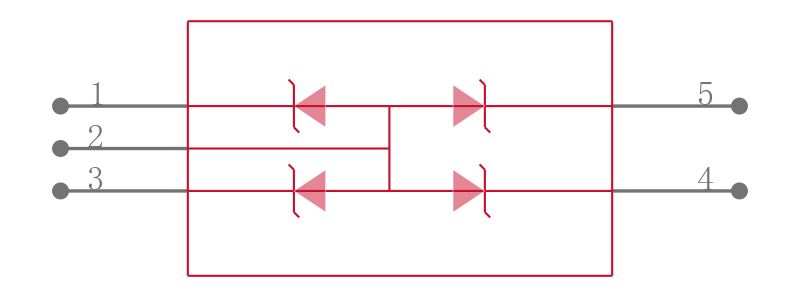

SP1001-04XTG引脚图
SP1001-04XTG封装图
SP1001-04XTG封装焊盘图
在线购买SP1001-04XTG
型号: SP1001-04XTG
描述:LITTELFUSE  SP1001-04XTG.  二极管阵列, TVS, 5.5V, SOT-553
替代型号SP1001-04XTG
型号/品牌 代替类型 替代型号对比

SP1001-04XTG

Littelfuse 力特

当前型号

当前型号

NZQA5V6AXV5T1G

安森美

功能相似

SP1001-04XTG和NZQA5V6AXV5T1G的区别

NZQA6V8AXV5T1G

安森美

功能相似

SP1001-04XTG和NZQA6V8AXV5T1G的区别

ESDALC6V1P5

意法半导体

功能相似

SP1001-04XTG和ESDALC6V1P5的区别
