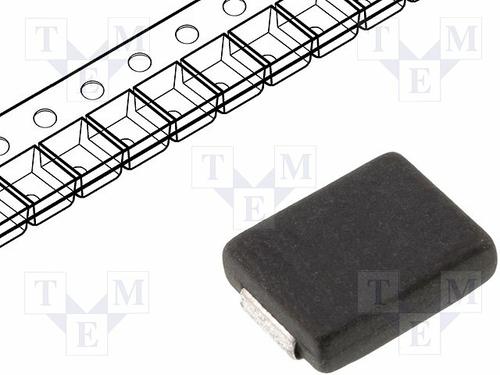

LITTELFUSE SMCJ36CA 二极管, TVS, 1.5KW, 36V, DO-214AB, 整卷
是一款SMCJ系列, 1500W, 表面安装双向瞬态电压抑制, DO-214AB封装。具有出色的钳位能力, 低增量浪涌电阻, 薄型封装, 模制塑料主体带玻璃钝化结, 内置应力消除功能, 快速响应时间小于1.0ps 0Vs至BV min。TA = 25°C, 峰值脉冲功耗 PPPM为1500W, 10/1000µs波形, 0.01%重复率 占空比, 6.5W功耗 无限散热 TL=50°C。SMCJ系列瞬态电压抑制二极管设计用于保护敏感电子设备免受
额定电压DC 36.0 V
电容 1200 pF
额定功率 1.50 kW
击穿电压 42.1 V
针脚数 2
耗散功率 1.5 kW
钳位电压 58.1 V
测试电流 1 mA
最大反向击穿电压 44.2 V
脉冲峰值功率 1500 W
最小反向击穿电压 40 V
击穿电压 40 V
工作温度Max 150 ℃
工作温度Min 65 ℃
工作结温 -65℃ ~ 150℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AB
长度 8.13 mm
宽度 6.22 mm
高度 2.62 mm
封装 DO-214AB
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用, Safety, 安全
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2014/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SMCJ36CA Littelfuse 力特 | 当前型号 | 当前型号 |
SMCJ36CA-HRAT7 力特 | 完全替代 | SMCJ36CA和SMCJ36CA-HRAT7的区别 |
SMCJ51CA 威世 | 类似代替 | SMCJ36CA和SMCJ51CA的区别 |
SMCJ33CA-E3/57T 威世 | 功能相似 | SMCJ36CA和SMCJ33CA-E3/57T的区别 |
