SMCJ10CA概述

SMCJ系列 162V 1.5kW 表面贴装 双向 瞬态电压抑制二极管 DO-214AB

17V 夹子 88.3A Ipp TVS - 表面贴装型 DO-214AB(SMCJ)


得捷:
TVS DIODE 10VWM 17VC DO214AB


立创商城:
双向 Vrwm:10V BI DO-214AB TR13 RoHS


贸泽:
ESD 抑制器/TVS 二极管 1.5kW 10V 5% Bi-Directional


e络盟:
TVS二极管, SMCJ Series, 双向, 10 V, 17 V, DO-214AB, 2 引脚


艾睿:
Diode TVS Single Bi-Dir 10V 1.5KW 2-Pin DO-214AB T/R


Chip1Stop:
Diode TVS Single Bi-Dir 10V 1.5KW 2-Pin DO-214AB T/R


TME:
Diode: transil; 1.5kW; 11.7V; 88.3A; bidirectional; ±5%; DO214AB


Verical:
Diode TVS Single Bi-Dir 10V 1.5KW 2-Pin DO-214AB T/R


Newark:
# LITTELFUSE  SMCJ10CA  TVS Diode, SMCJ Series, Bidirectional, 10 V, 17 V, DO-214AB, 2 Pins


Win Source:
TVS DIODE 10VWM 17VC SMC


SMCJ10CA中文资料参数规格
技术参数

额定电压DC 10.0 V

工作电压 10 V

额定功率 1.50 kW

击穿电压 11.7 V

电路数 1

针脚数 2

耗散功率 1.5 kW

钳位电压 17 V

测试电流 1 mA

最大反向击穿电压 12.3 V

脉冲峰值功率 1500 W

最小反向击穿电压 11.1 V

击穿电压 11.1 V

工作温度Max 150 ℃

工作温度Min -65 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AB-2

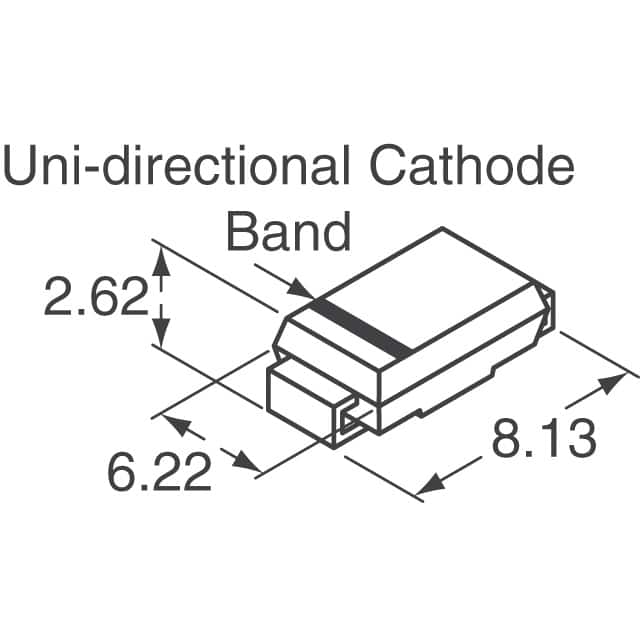

外形尺寸

长度 8.13 mm

宽度 6.22 mm

高度 2.62 mm

封装 DO-214AB-2

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SMCJ10CA引脚图与封装图
SMCJ10CA引脚图

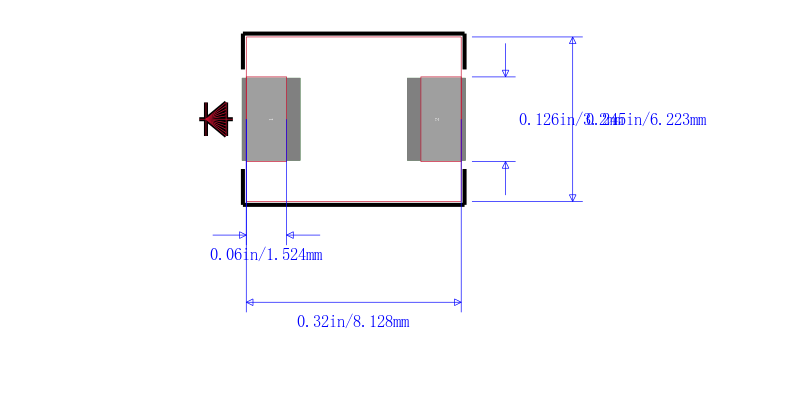

SMCJ10CA封装图
在线购买SMCJ10CA
型号: SMCJ10CA
描述:SMCJ系列 162V 1.5kW 表面贴装 双向 瞬态电压抑制二极管 DO-214AB
替代型号SMCJ10CA
型号/品牌 代替类型 替代型号对比

SMCJ10CA

Littelfuse 力特

当前型号

当前型号

SMCJ10CA-HR

力特

完全替代

SMCJ10CA和SMCJ10CA-HR的区别

SMCJ10CA-13-F

美台

功能相似

SMCJ10CA和SMCJ10CA-13-F的区别

SMCJ10CA-E3/57T

威世

功能相似

SMCJ10CA和SMCJ10CA-E3/57T的区别
