SM15T24A概述

STMICROELECTRONICS  SM15T24A  TVS二极管, TVS, Transil SM15T系列, 单向, 20.5 V, 42.8 V, SMD, 2 引脚

Transil™ TVS SMT 单向 1500W,SM15T 系列,STMicroelectronics

### 瞬态电压抑制器,STMicroelectronics


立创商城:
单向 Vrwm:20.5V 1.5kW


得捷:
TVS DIODE 20.5VWM 42.8VC SMC


欧时:
### Transil™ TVS SMT 单向 1500W,SM15T 系列,STMicroelectronics### 瞬态电压抑制器,STMicroelectronics


贸泽:
ESD 抑制器/TVS 二极管 1500W 24V Unidirect


e络盟:
TVS二极管, SM15T系列, 单向, 20.5 V, 42.8 V, SMD, 2 引脚


艾睿:
Diode TVS Single Uni-Dir 20.5V 1.5KW Automotive 2-Pin SMC T/R


安富利:
Diode TVS Single Uni-Dir 20.5V 1.5KW 2-Pin SMC T/R


Chip1Stop:
Diode TVS Single Uni-Dir 20.5V 1.5KW Automotive 2-Pin SMC T/R


Verical:
Diode TVS Single Uni-Dir 20.5V 1.5KW Automotive 2-Pin SMC T/R


Newark:
# STMICROELECTRONICS  SM15T24A  TVS Diode, Transil SM15T Series, Unidirectional, 20.5 V, 42.8 V, SMD, 2 Pins


儒卓力:
**TRANSIL UNI 1,5KW 24V SMC **


Win Source:
TVS DIODE 20.5VWM 42.8VC SMC


SM15T24A中文资料参数规格
技术参数

额定电压DC 24.0 V

工作电压 20.5 V

额定功率 1.50 kW

击穿电压 24 V

电路数 1

针脚数 2

耗散功率 1500 W

钳位电压 42.8 V

最大反向电压(Vrrm) 20.5V

测试电流 1 mA

最大反向击穿电压 25.2 V

最大正向浪涌电流(Ifsm) 200 A

脉冲峰值功率 1500 W

最小反向击穿电压 22.8 V

击穿电压 22.8 V

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温 -55℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AB-2

外形尺寸

长度 7.15 mm

宽度 6.25 mm

高度 2.45 mm

封装 DO-214AB-2

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 工业, Industrial, 通用, 电源管理, 军用与航空, Power Management, Aerospace, Defence, Military, 国防

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

SM15T24A引脚图与封装图
SM15T24A引脚图

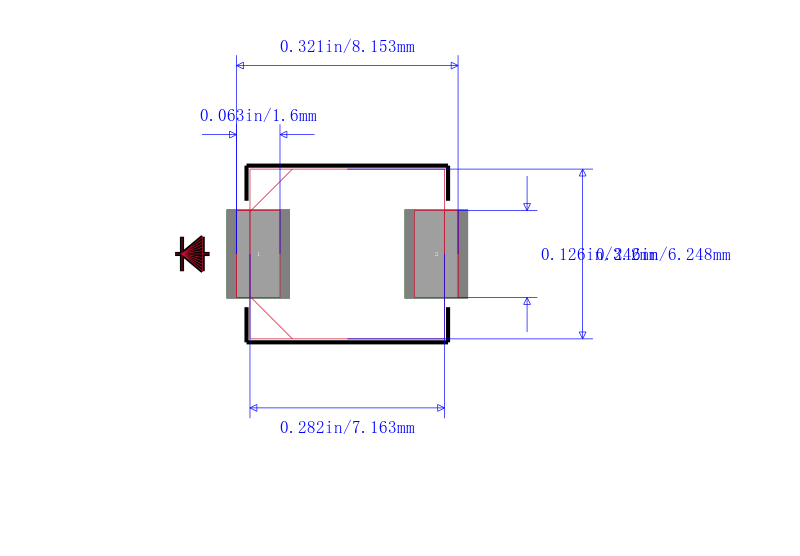

SM15T24A封装图
SM15T24A封装焊盘图
在线购买SM15T24A
型号: SM15T24A
描述:STMICROELECTRONICS  SM15T24A  TVS二极管, TVS, Transil SM15T系列, 单向, 20.5 V, 42.8 V, SMD, 2 引脚
替代型号SM15T24A
型号/品牌 代替类型 替代型号对比

SM15T24A

ST Microelectronics 意法半导体

当前型号

当前型号

SMCJ20A

力特

功能相似

SM15T24A和SMCJ20A的区别

1.5SMC24AT3

安森美

功能相似

SM15T24A和1.5SMC24AT3的区别

1.5SMC24A

伯恩斯

功能相似

SM15T24A和1.5SMC24A的区别
