SACB15概述

瞬态电压抑制二极管 Transient Voltage Suppression Diodes

23.6V 夹子 20A Ipp TVS - 表面贴装型 SMB

立创商城:
Vrwm:15V 500W

得捷:
TVS DIODE 15VWM 23.6VC SMB

贸泽:
ESD 抑制器/TVS 二极管 TVS 500W 15V

艾睿:
Diode TVS Single Uni-Dir 15V 500W 2-Pin SMB T/R

Chip1Stop:
Diode TVS Single Uni-Dir 15V 500W 2-Pin SMB T/R

Verical:
TVS Diode Single Uni-Dir 15V 500W 2-Pin SMB T/R

Win Source:
TVS DIODE 15VWM 23.6VC SMD

SACB15中文资料参数规格

技术参数

工作电压 15 V

击穿电压 16.7 V

电路数 1

耗散功率 500 W

钳位电压 23.6 V

最大反向电压（Vrrm） 15V

测试电流 1 mA

脉冲峰值功率 500 W

最小反向击穿电压 16.7 V

击穿电压 16.7 V

工作温度Max 150 ℃

工作温度Min -65 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AA-2

外形尺寸

长度 4.57 mm

宽度 3.94 mm

高度 2.44 mm

封装 DO-214AA-2

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

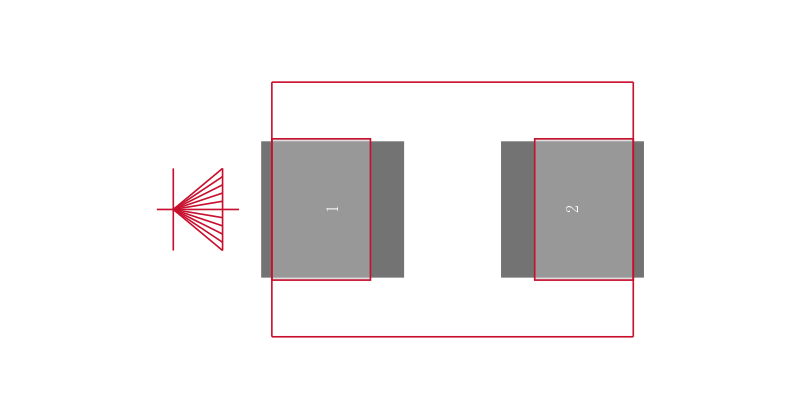

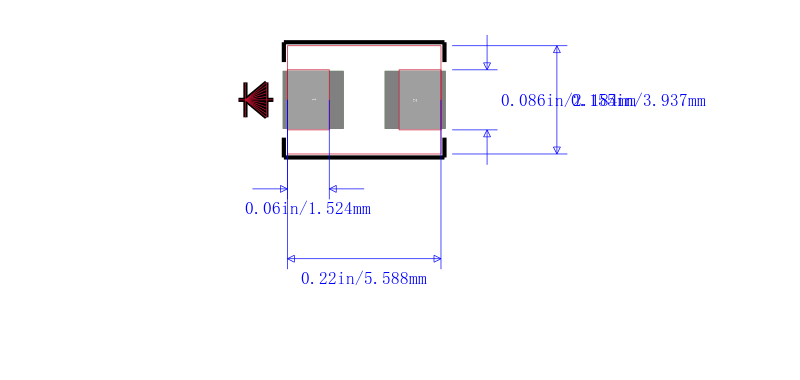

SACB15引脚图与封装图

在线购买SACB15

型号： SACB15

制造商： Littelfuse 力特

描述：瞬态电压抑制二极管 Transient Voltage Suppression Diodes

立即咨询

替代型号SACB15

型号/品牌	代替类型	替代型号对比
SACB15 Littelfuse 力特	当前型号	当前型号
SACB12 力特	功能相似	SACB15和SACB12的区别
SACB10 力特	功能相似	SACB15和SACB10的区别
SACB22 力特	功能相似	SACB15和SACB22的区别
