STPS15SM80CR参数规格_中文资料_数据手册PDF

STPS15SM80CR概述

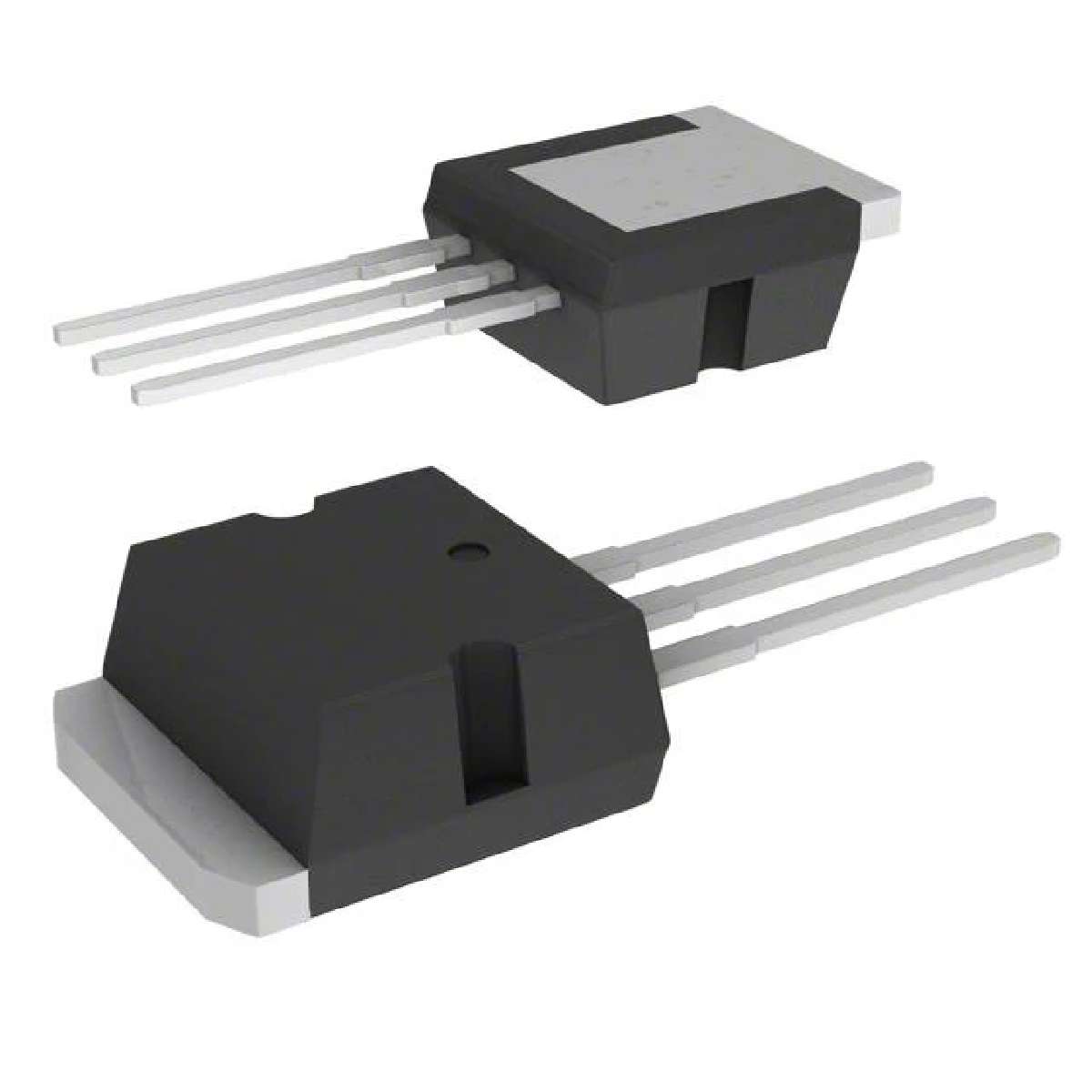

STMICROELECTRONICS STPS15SM80CR 小信号肖特基二极管, 双共阴极, 80 V, 15 A, 955 mV, 150 A, 175 °C

肖特基势垒，10A 至 16A，STMicroelectronics

得捷:
DIODE ARRAY SCHOTTKY 80V I2PAK

欧时:
### 肖特基势垒二极管，10A 至 16A，STMicroelectronics### 二极管和整流器，STMicroelectronics

e络盟:
# STMICROELECTRONICS STPS15SM80CR 小信号肖特基二极管, 双共阴极, 80 V, 15 A, 955 mV, 150 A, 175 °C

艾睿:
Diode Schottky 80V 15A 3-Pin3+Tab I2PAK Tube

Chip1Stop:
Diode Schottky 80V 15A 3-Pin3+Tab I2PAK Tube

Verical:
Rectifier Diode Schottky 80V 15A 3-Pin3+Tab I2PAK Tube

STPS15SM80CR中文资料参数规格

技术参数

针脚数 3

正向电压 780mV @7.5A

正向电流 15 A

最大正向浪涌电流（Ifsm） 150 A

正向电压Max 955 mV

正向电流Max 15 A

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温 175℃ Max

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-262-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 10.75 mm

封装 TO-262-3

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tube

符合标准

RoHS标准

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买STPS15SM80CR

型号： STPS15SM80CR

描述：STMICROELECTRONICS STPS15SM80CR 小信号肖特基二极管, 双共阴极, 80 V, 15 A, 955 mV, 150 A, 175 °C

替代型号STPS15SM80CR

型号/品牌	代替类型	替代型号对比
STPS15SM80CR ST Microelectronics 意法半导体	当前型号	当前型号
STPS15SM80CG-TR 意法半导体	完全替代	STPS15SM80CR和STPS15SM80CG-TR的区别
STPS15SM80CT 意法半导体	完全替代	STPS15SM80CR和STPS15SM80CT的区别
1580C 美微科	功能相似	STPS15SM80CR和1580C的区别
