STTH20R04D参数规格_中文资料_数据手册PDF

STTH20R04D概述

高效率整流 High efficiency rectifier

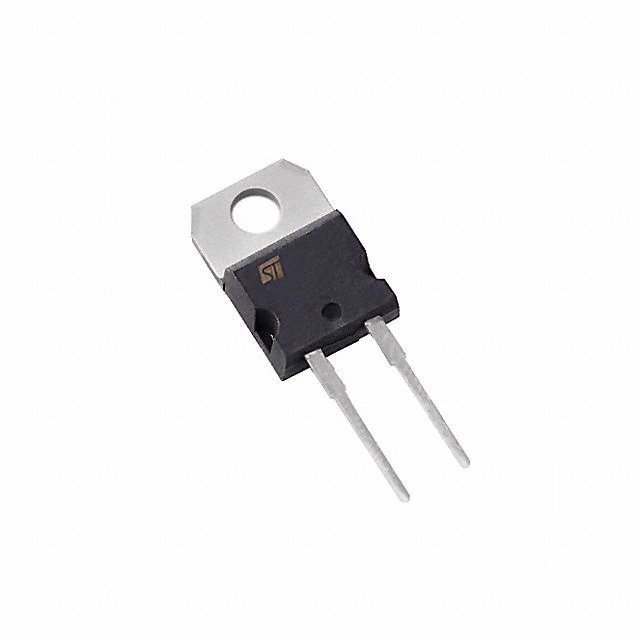

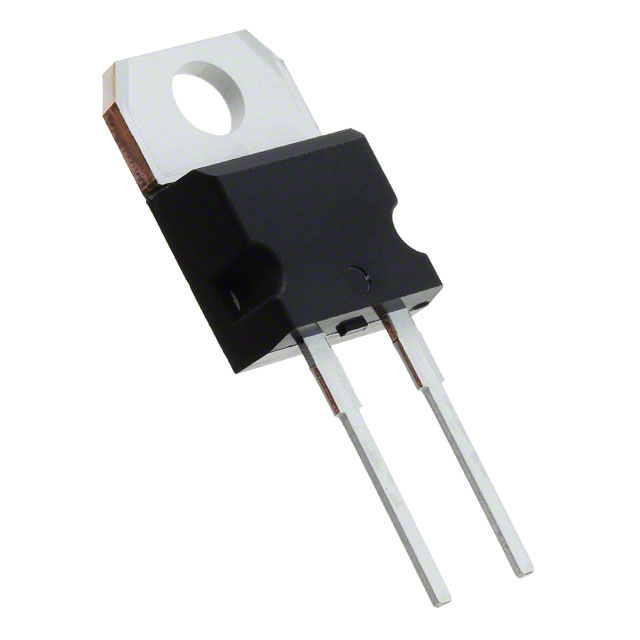

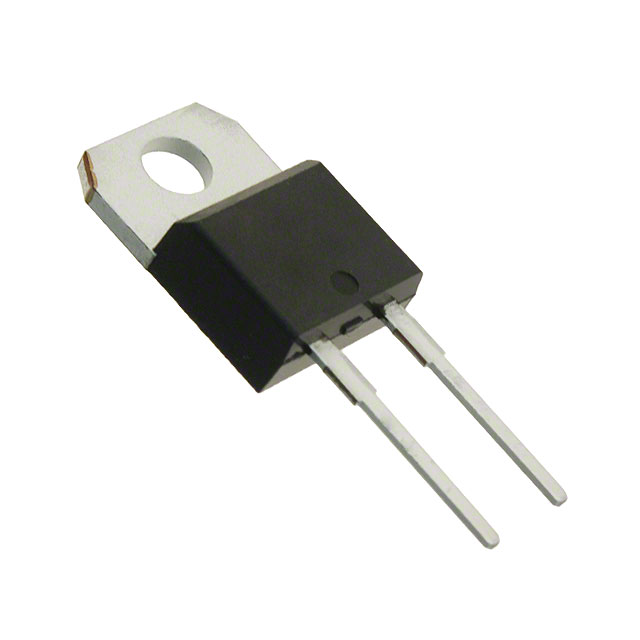

标准 400 V 20A 通孔 TO-220AC

得捷:
DIODE GEN PURP 400V 20A TO220AC

贸泽:
Rectifiers High Effecientcy Rectifier

e络盟:
快速/超快二极管, 400 V, 20 A, 单, 1.7 V, 45 ns, 150 A

艾睿:
Rectifier Diode Switching 400V 20A 45ns 2-Pin2+Tab TO-220AC Tube

安富利:
Diode Switching 400V 20A 2-Pin2+Tab TO-220AC

富昌:
STTH20R04 Series 20 A 1.15 V 25 ns Ultrafast Rectifier Flange Mount - TO-220-2

Verical:
Rectifier Diode Switching 400V 20A 45ns 2-Pin2+Tab TO-220AC Tube

STTH20R04D中文资料参数规格

技术参数

正向电压 1.7V @20A

热阻 2.8℃/W RθJC

反向恢复时间 45 ns

正向电流 20 A

最大正向浪涌电流（Ifsm） 150 A

正向电压Max 1.7 V

正向电流Max 20 A

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温 175℃ Max

封装参数

安装方式 Through Hole

引脚数 2

封装 TO-220-2

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.3 mm

封装 TO-220-2

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买STTH20R04D

型号： STTH20R04D

描述：高效率整流 High efficiency rectifier

替代型号STTH20R04D

型号/品牌	代替类型	替代型号对比
STTH20R04D ST Microelectronics 意法半导体	当前型号	当前型号
STTH12R06D 意法半导体	类似代替	STTH20R04D和STTH12R06D的区别
STTH810FP 意法半导体	类似代替	STTH20R04D和STTH810FP的区别
STPS10L60D 意法半导体	类似代替	STTH20R04D和STPS10L60D的区别
