STTH1212D参数规格_中文资料_数据手册PDF

STTH1212D概述

STMICROELECTRONICS STTH1212D 标准功率二极管, 单, 1.2 kV, 12 A, 590 mV, 50 ns, 100 A

整流器，10A 至 240A，STMicroelectronics

欧时:
STMicroelectronics 二极管 STTH1212D 开关, Io=12A, Vrev=1200V, 100ns, 2引脚 TO-220AC封装

得捷:
DIODE GEN PURP 1.2KV 12A TO220AC

立创商城:
1.2kV 12A 100ns

艾睿:
Rectifier Diode Switching 1.2KV 12A 100ns 2-Pin2+Tab TO-220AC Tube

安富利:
Diode Switching 1.2KV 12A 2-Pin2+Tab TO-220AC Tube

富昌:
STTH1212 Series 12 A 1200 V 50 ns Flange Mount Ultrafast recovery Diode TO-220AC

Chip1Stop:
Diode Switching 1.2KV 12A 2-Pin2+Tab TO-220AC Tube

TME:
Diode: rectifying; THT; 1.2kV; 12A; Package: tube; TO220AC; 50ns

Verical:
Rectifier Diode Switching 1.2KV 12A 100ns 2-Pin2+Tab TO-220AC Tube

Newark:
Standard Power Diode, Single, 1.2 kV, 12 A, 590 mV, 100 A, 175 C

儒卓力:
**RECT 1200V 12A 1.25V TO220-2 **

STTH1212D中文资料参数规格

技术参数

额定电压DC 1.20 kV

额定电流 12.0 A

输出电流 ≤12.0 A

负载电流 12 A

针脚数 2

正向电压 2.2V @12A

极性 Standard

热阻 1.6℃/W RθJC

反向恢复时间 50 ns

正向电流 12 A

最大正向浪涌电流（Ifsm） 100 A

正向电压Max 590 mV

正向电流Max 12 A

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温 175℃ Max

工作结温Max 175 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 TO-220-2

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.3 mm

封装 TO-220-2

物理参数

工作温度 -65℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Tube

制造应用工业, Power Management, Motor Drive & Control, 电机驱动与控制, Industrial, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

数据手册

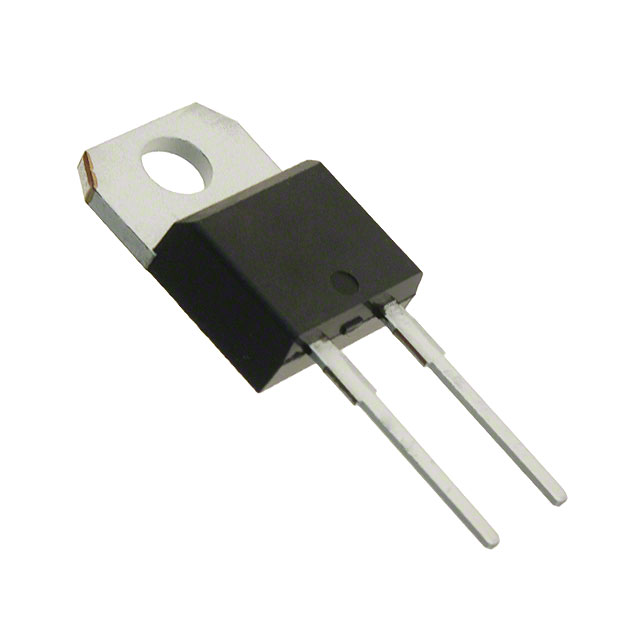

STTH1212D引脚图与封装图

在线购买STTH1212D

型号： STTH1212D

制造商： ST Microelectronics 意法半导体

描述：STMICROELECTRONICS STTH1212D 标准功率二极管, 单, 1.2 kV, 12 A, 590 mV, 50 ns, 100 A

立即咨询

替代型号STTH1212D

型号/品牌	代替类型	替代型号对比
STTH1212D ST Microelectronics 意法半导体	当前型号	当前型号
STTH812D 意法半导体	类似代替	STTH1212D和STTH812D的区别
STTH1210DI 意法半导体	类似代替	STTH1212D和STTH1210DI的区别
STTH1210D 意法半导体	类似代替	STTH1212D和STTH1210D的区别
