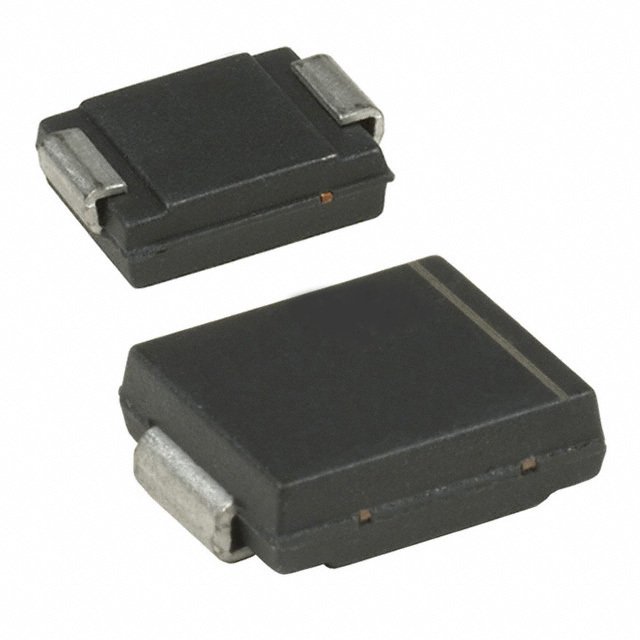

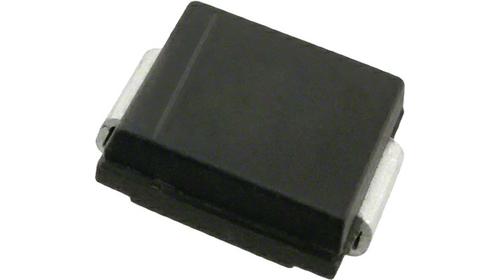

STMICROELECTRONICS SM15T15A TVS二极管, TVS, Transil SM15T系列, 单向, 12.8 V, 27.2 V, DO-214AB, 2 引脚
极性Polarization| 单向 Unidirectional \---|--- 反向关断电压/工作电压VRWMReverse Standoff Voltage| 12.8V 反向击穿电压VBRBreakdown Voltage| 15V 峰值脉冲耗散功率PPPMPeak Pulse Power Dissipation| 1500W 峰值脉冲电流IPPmPeak Forward Surge Current| 71A 额定耗散功率PdPower dissipation| 6.5W Description & Applications| Features • PEAK PULSE POWER : 1500 W 10/1000µs • BREAKDOWN VOLTAGE RANGE :From 6.8 V to 220 V • UNI AND BIDIRECTIONAL TYPES • LOW CLAMPING FACTOR • FAST RESPONSE TIME • UL RECOGNIZED 描述与应用| 特点 •峰值脉冲功率：1500 W（10/1000μS）。 •击穿电压范围从6.8 V到220 V •单向和双向类型 •低钳位因子 •快速的响应时间 •UL认证
额定电压DC 15.0 V
工作电压 15.0 V
额定功率 1.50 kW
击穿电压 15 V
电路数 1
针脚数 2
耗散功率 1500 W
钳位电压 27.2 V
最大反向电压（Vrrm） 12.8V
测试电流 1 mA
最大反向击穿电压 15.8 V
脉冲峰值功率 1500 W
最小反向击穿电压 14.3 V
击穿电压 14.3 V
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 -55℃ ~ 150℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AB
长度 7.15 mm
宽度 6.25 mm
高度 2.45 mm
封装 DO-214AB
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial, 电源管理, 国防, 工业, Aerospace, Defence, Military, 通用, 军用与航空, Power Management
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SM15T15A ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
SM15T15AY 意法半导体 | 类似代替 | SM15T15A和SM15T15AY的区别 |
1.5SMC6.8AT3G 安森美 | 功能相似 | SM15T15A和1.5SMC6.8AT3G的区别 |
SMCJ15A-E3/57T 威世 | 功能相似 | SM15T15A和SMCJ15A-E3/57T的区别 |
