SMCJ7.5A

SMCJ7.5A图片1
SMCJ7.5A图片2
SMCJ7.5A图片3
SMCJ7.5A图片4
SMCJ7.5A图片5
SMCJ7.5A图片6
SMCJ7.5A图片7
SMCJ7.5A图片8
SMCJ7.5A图片9
SMCJ7.5A概述

SMCJ系列 12.9V 1.5kW 表面贴装 单向 瞬态电压抑制二极管 DO-214AB

12.9V 夹子 116.3A Ipp TVS - 表面贴装型 DO-214AB(SMCJ)


得捷:
TVS DIODE 7.5VWM 12.9VC DO214AB


立创商城:
Vrwm:7.5V 1.5kW


贸泽:
ESD 抑制器/TVS 二极管 1.5kW 7.5V 5% Uni-Directional


e络盟:
TVS二极管, SMCJ Series, 单向, 7.5 V, 12.9 V, DO-214AB, 2 引脚


艾睿:
Diode TVS Single Uni-Dir 7.5V 1.5KW 2-Pin SMC T/R


Chip1Stop:
Diode TVS Single Uni-Dir 7.5V 1.5KW 2-Pin SMC T/R


TME:
Diode: transil; 1.5kW; 8.77V; 116.3A; unidirectional; ±5%; DO214AB


Verical:
TVS Diode Single Uni-Dir 7.5V 1.5KW 2-Pin SMC T/R


Win Source:
TVS DIODE 7.5VWM 12.9VC SMC


SMCJ7.5A中文资料参数规格
技术参数

额定电压DC 75.0 V

工作电压 7.5 V

额定功率 1.50 kW

击穿电压 8.77 V

针脚数 2

正向电压 3.5 V

耗散功率 1.5 kW

钳位电压 12.9 V

测试电流 1 mA

最大反向击穿电压 9.21 V

脉冲峰值功率 1500 W

最小反向击穿电压 8.33 V

击穿电压 8.33 V

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AB-2

外形尺寸

长度 8.13 mm

宽度 6.22 mm

高度 2.42 mm

封装 DO-214AB-2

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SMCJ7.5A引脚图与封装图
SMCJ7.5A引脚图

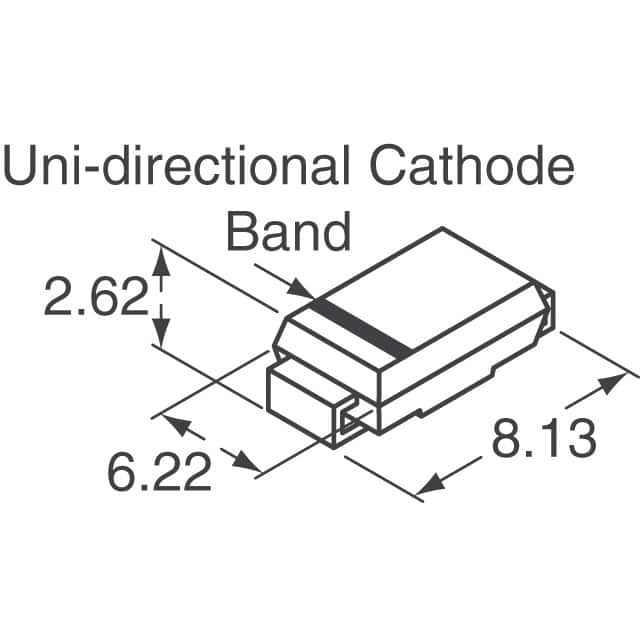

SMCJ7.5A封装图
在线购买SMCJ7.5A
型号: SMCJ7.5A
描述:SMCJ系列 12.9V 1.5kW 表面贴装 单向 瞬态电压抑制二极管 DO-214AB
替代型号SMCJ7.5A
型号/品牌 代替类型 替代型号对比

SMCJ7.5A

Littelfuse 力特

当前型号

当前型号

SMCJ7.5

力特

类似代替

SMCJ7.5A和SMCJ7.5的区别

1SMC7.5AT3G

安森美

功能相似

SMCJ7.5A和1SMC7.5AT3G的区别

SMCJ7.5A-13-F

美台

功能相似

SMCJ7.5A和SMCJ7.5A-13-F的区别
