STTH3002G-TR概述

STMICROELECTRONICS STTH3002G-TR 快速/超快二极管, 单, 200 V, 30 A, 1.05 V, 50 ns, 300 A

The is an Ultra-fast Recovery Diode especially suited for switching mode base drive and transistor circuits. It is intended for use in low voltage, high frequency inverters, free-wheeling and polarity protection.

.: Planar Pt doping technology

.: Very low conduction losses

.: Negligible switching losses

.: Low forward and reverse recovery time

.: High junction temperature

STTH3002G-TR中文资料参数规格

技术参数

额定电压DC 200 V

额定电流 30.0 A

输出电流 ≤30.0 A

正向电压 1.05V @30A

极性 Standard

反向恢复时间 50 ns

正向电流 30 A

最大正向浪涌电流（Ifsm） 300 A

正向电压Max 1.05 V

正向电流Max 30 A

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温 175℃ Max

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-263-3

外形尺寸

长度 10.4 mm

宽度 9.35 mm

高度 4.6 mm

封装 TO-263-3

物理参数

工作温度 -65℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用电源管理, Industrial, Power Management, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

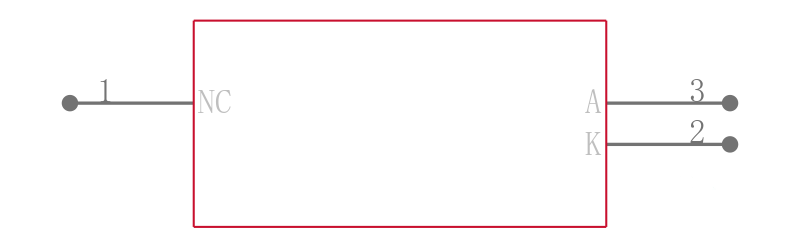

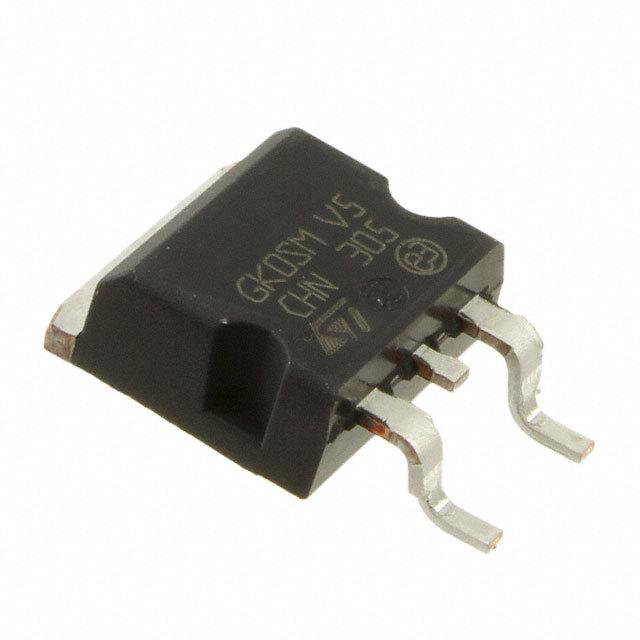

STTH3002G-TR引脚图与封装图
