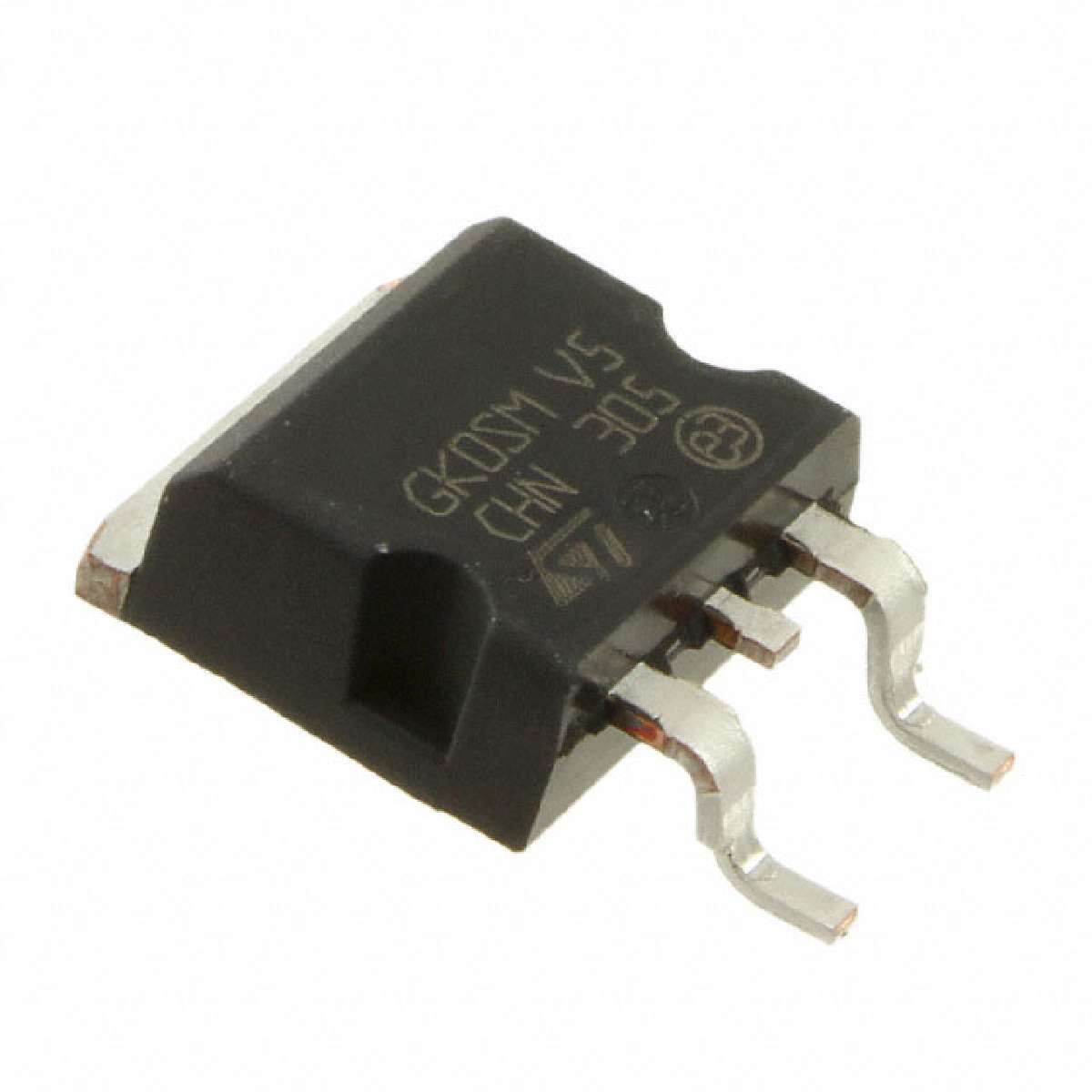

STMICROELECTRONICS STPS41L30CG-TR 小信号肖特基二极管, 双共阴极, 30 V, 40 A, 570 mV, 220 A, 150 °C
The is a low drop Power Schottky Rectifier featuring extremely fast switching, low thermal resistance and negligible switching losses. This dual centre tap Schottky rectifier is suited for switch mode power supplies and high frequency DC to DC converters. This device is packaged in D²PAK intended for use in low voltage, high frequency inverters, freewheeling and polarity protection applications.
- .
- Very small conduction losses
- .
- Low forward voltage drop
- .
- High avalanche capability
- .
- Avalanche capability specified
额定电压DC 30.0 V
额定电流 40.0 A
针脚数 3
正向电压 480mV @20A
正向电流 40 A
最大正向浪涌电流（Ifsm） 220 A
正向电压Max 570 mV
正向电流Max 40 A
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温 150℃ Max
安装方式 Surface Mount
引脚数 3

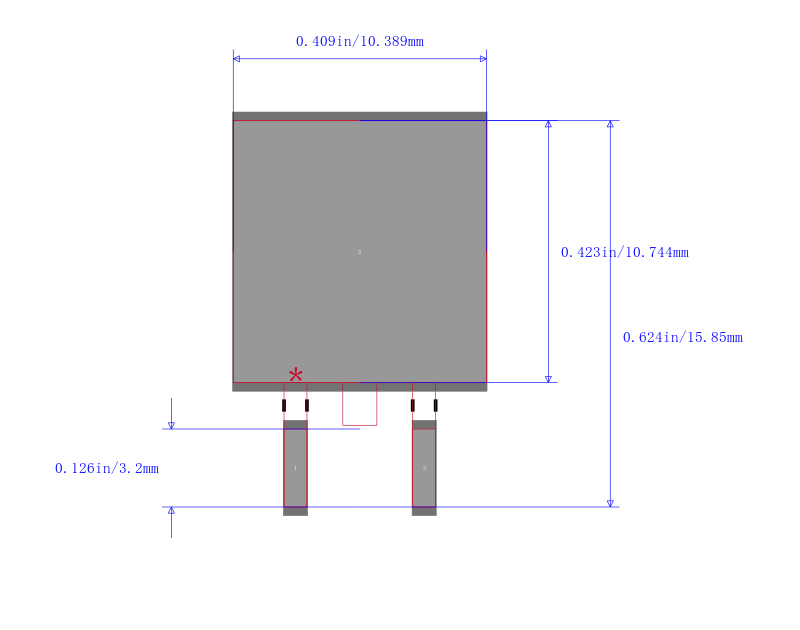

封装 TO-263-3
长度 10.4 mm
宽度 9.35 mm
高度 4.6 mm
封装 TO-263-3
工作温度 -65℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial, 工业, Power Management, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
STPS41L30CG-TR ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
STPS41L30CG 意法半导体 | 类似代替 | STPS41L30CG-TR和STPS41L30CG的区别 |
MBRB3030CTLG 安森美 | 功能相似 | STPS41L30CG-TR和MBRB3030CTLG的区别 |
32CTQ030SPBF 威世 | 功能相似 | STPS41L30CG-TR和32CTQ030SPBF的区别 |
