SM15T10A

SM15T10A图片1
SM15T10A图片2
SM15T10A图片3
SM15T10A图片4
SM15T10A图片5
SM15T10A图片6
SM15T10A图片7
SM15T10A图片8
SM15T10A图片9
SM15T10A概述

Transil™ TVS SMT 单向 1500W,SM15T 系列,STMicroelectronics ### 瞬态电压抑制器,STMicroelectronics

Transil™ TVS SMT 单向 1500W,SM15T 系列,STMicroelectronics

### 瞬态电压抑制器,STMicroelectronics


得捷:
TVS DIODE 8.55VWM 18.6VC SMC


欧时:
### Transil™ TVS SMT 单向 1500W,SM15T 系列,STMicroelectronics![http://china.rs-online.com/largeimages/L229582-01.gif]http://china.rs-online.com/largeimages/L229582-01.gif![http://china.rs-online.com/largeimages/LD229582-01.gif]http://china.rs-online.com/largeimages/LD229582-01.gif ### 瞬态电压抑制器,STMicroelectronics


贸泽:
ESD Suppressors / TVS Diodes 1500W 10V Unidirect


艾睿:
Diode TVS Single Uni-Dir 8.55V 1.5KW 2-Pin SMC T/R


安富利:
Diode TVS Single Uni-Dir 8.55V 1.5KW 2-Pin SMC T/R


富昌:
SM15T 系列 1500 W 10 V 单向 瞬态电压抑制器 -DO-214AB


Chip1Stop:
Diode TVS Single Uni-Dir 8.55V 1.5KW 2-Pin SMC T/R


Verical:
Diode TVS Single Uni-Dir 8.55V 1.5KW 2-Pin SMC T/R


SM15T10A中文资料参数规格
技术参数

额定电压DC 10.0 V

额定功率 1.50 kW

击穿电压 10 V

电路数 1

耗散功率 1.5 kW

钳位电压 18.6 V

最大反向电压(Vrrm) 8.55V

测试电流 1 mA

脉冲峰值功率 1500 W

最小反向击穿电压 9.5 V

击穿电压 9.5 V

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温 -55℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMC

外形尺寸

长度 7.15 mm

宽度 6.25 mm

高度 2.45 mm

封装 SMC

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

SM15T10A引脚图与封装图
SM15T10A引脚图
SM15T10A封装图

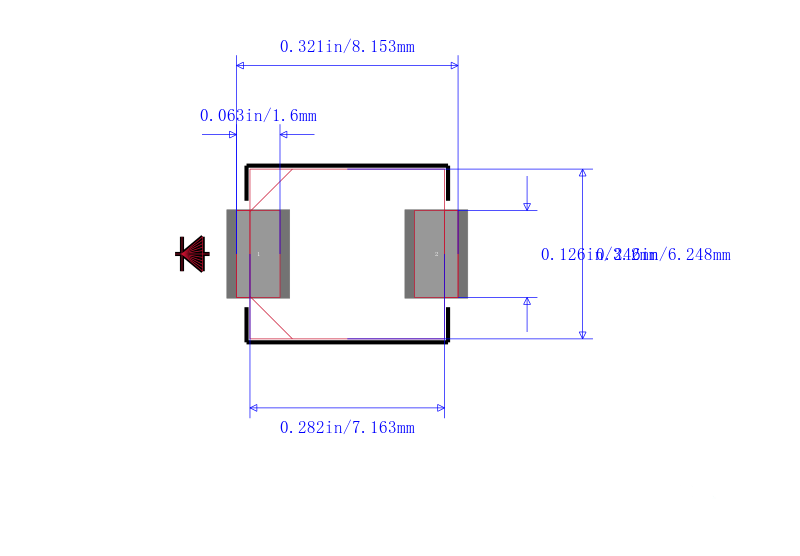

SM15T10A封装焊盘图
在线购买SM15T10A
型号: SM15T10A
描述:Transil™ TVS SMT 单向 1500W,SM15T 系列,STMicroelectronics ### 瞬态电压抑制器,STMicroelectronics
替代型号SM15T10A
型号/品牌 代替类型 替代型号对比

SM15T10A

ST Microelectronics 意法半导体

当前型号

当前型号

SM15T10AY

意法半导体

类似代替

SM15T10A和SM15T10AY的区别

SMAJ20CA

意法半导体

类似代替

SM15T10A和SMAJ20CA的区别

1.5SMC10A-E3/51T

威世

类似代替

SM15T10A和1.5SMC10A-E3/51T的区别
