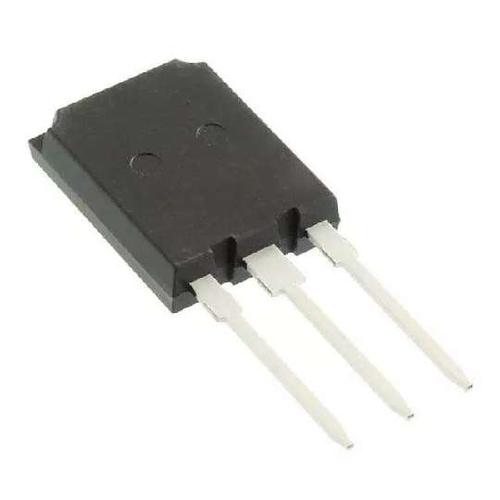

STTH30R03 系列 300 V 15 A 高频 次级侧 整流器 - TO-247-3
IFAV 2 x 15 A
VRRM 300 V
IRM typ. 4.5A
Tj max 175 °C
VF max 1.4 V
trr max 35 ns
DESCRIPTION
The TURBOSWITCH "R" is an ultra high performance diode. This TURBOSWITCH family, which drastically cuts losses in associated MOSFET when run at high dIF/dt, is suited for HF OFF-Line SMPS and DC/DC converters.
FEATURES AND BENEFITS
■ Designed for high frequency applications.
■ Hyperfast recovery competes with GaAs devices.
■ Allows size decrease of snubbers and heatsinks.
额定电压DC 300 V
额定电流 30.0 A
正向电压 1.9 V
反向恢复时间 35 ns
正向电流 30000 mA
正向电压Max 1.9V @15A
正向电流Max 30000 mA
工作温度Max 175 ℃
工作温度Min -65 ℃
工作结温 175℃ Max
安装方式 Through Hole
引脚数 3

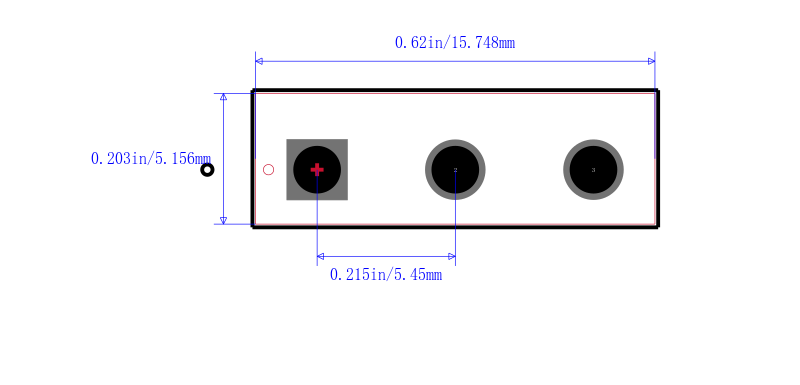

封装 TO-247-3
长度 15.75 mm
宽度 5.15 mm
高度 20.15 mm
封装 TO-247-3
工作温度 -65℃ ~ 175℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
STTH30R03CW ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
STPS60L30CW 意法半导体 | 类似代替 | STTH30R03CW和STPS60L30CW的区别 |
STPS61170CW 意法半导体 | 类似代替 | STTH30R03CW和STPS61170CW的区别 |
STPS60L45CW 意法半导体 | 类似代替 | STTH30R03CW和STPS60L45CW的区别 |
