STPS61H100CW参数规格_中文资料_数据手册PDF

STPS61H100CW概述

STMICROELECTRONICS STPS61H100CW 小信号肖特基二极管, 双共阴极, 100 V, 60 A, 930 mV, 450 A, 175 °C

肖特基势垒，30A，STMicroelectronics

立创商城:
100V 30A 790mV@30A

得捷:
DIODE ARRAY SCHOTTKY 100V TO247

欧时:
### 肖特基势垒二极管，30A，STMicroelectronics### 二极管和整流器，STMicroelectronics

艾睿:
Rectifier Diode Schottky 100V 60A 3-Pin3+Tab TO-247 Tube

安富利:
Diode Schottky 100V 60A 3-Pin3+Tab TO-247 Tube

Chip1Stop:
Diode Schottky 100V 60A 3-Pin3+Tab TO-247 Tube

Verical:
Rectifier Diode Schottky 100V 60A 3-Pin3+Tab TO-247 Tube

儒卓力:
**S-Diode 100V 60A 0.67V TO247-3 **

Win Source:
DIODE ARRAY SCHOTTKY 100V TO247

STPS61H100CW中文资料参数规格

技术参数

额定电压DC 100 V

额定电流 60.0 A

针脚数 3

正向电压 790mV @30A

正向电流 60 A

最大正向浪涌电流（Ifsm） 450 A

正向电压Max 930 mV

正向电流Max 30 A

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温 175℃ Max

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-247-3

外形尺寸

长度 15.75 mm

宽度 5.15 mm

高度 20.15 mm

封装 TO-247-3

物理参数

工作温度 -65℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

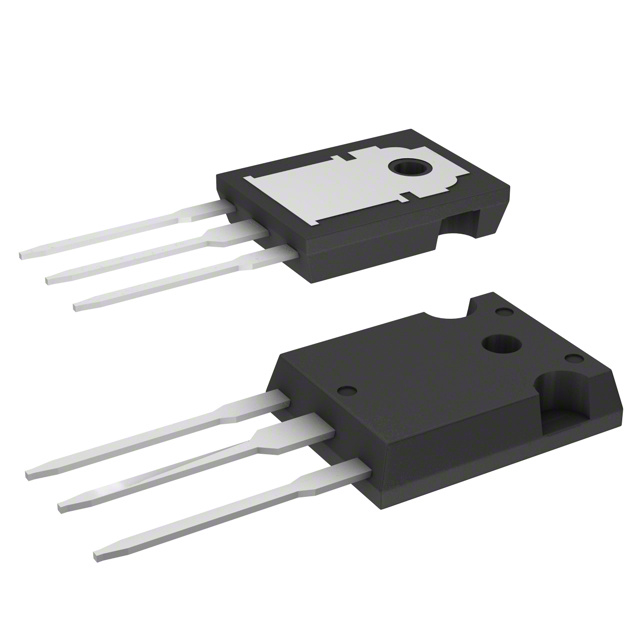

STPS61H100CW引脚图与封装图

在线购买STPS61H100CW

型号： STPS61H100CW

制造商： ST Microelectronics 意法半导体

描述：STMICROELECTRONICS STPS61H100CW 小信号肖特基二极管, 双共阴极, 100 V, 60 A, 930 mV, 450 A, 175 °C

立即咨询

替代型号STPS61H100CW

型号/品牌	代替类型	替代型号对比
STPS61H100CW ST Microelectronics 意法半导体	当前型号	当前型号
DSEI60-12A IXYS Semiconductor	功能相似	STPS61H100CW和DSEI60-12A的区别
DH60-18A IXYS Semiconductor	功能相似	STPS61H100CW和DH60-18A的区别
DSEI120-12A IXYS Semiconductor	功能相似	STPS61H100CW和DSEI120-12A的区别
