STTH1512G参数规格_中文资料_数据手册PDF

STTH1512G概述

15 A 2.1 V 75 ns 恢复二极管表面贴装 - D2PAK

整流器，10A 至 240A，STMicroelectronics

得捷:
DIODE GEN PURP 1.2KV 15A D2PAK

欧时:
STMicroelectronics 二极管 STTH1512G 开关, Io=15A, Vrev=1200V, 105ns, 3引脚 D2PAK TO-263封装

立创商城:
1.2kV 15A 105ns

贸泽:
整流器 ULTRAFAST DIODE

艾睿:
Rectifier Diode Switching 1.2KV 15A 105ns 3-Pin2+Tab D2PAK Tube

富昌:
STTH1512 系列 15 A 2.1 V 75 ns 超快恢复二极管表面贴装 - D2PAK

Chip1Stop:
Diode Switching 1.2KV 15A 3-Pin2+Tab D2PAK Tube

Verical:
Rectifier Diode Switching 1.2KV 15A 105ns 3-Pin2+Tab D2PAK Tube

STTH1512G中文资料参数规格

技术参数

正向电压 2.1 V

热阻 1.3 ℃/W

反向恢复时间 105 ns

正向电流 15 A

最大正向浪涌电流（Ifsm） 200 A

正向电压Max 2.1 V

正向电流Max 15 A

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温 175℃ Max

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-263-3

外形尺寸

长度 10.4 mm

宽度 9.35 mm

高度 4.6 mm

封装 TO-263-3

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

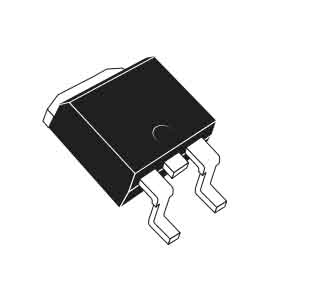

STTH1512G引脚图与封装图

在线购买STTH1512G

型号： STTH1512G

描述：15 A 2.1 V 75 ns 恢复二极管表面贴装 - D2PAK

替代型号STTH1512G

型号/品牌	代替类型	替代型号对比
STTH1512G ST Microelectronics 意法半导体	当前型号	当前型号
STTH1512W 意法半导体	功能相似	STTH1512G和STTH1512W的区别
20ETF12SPBF 威世	功能相似	STTH1512G和20ETF12SPBF的区别
20ETS12STRLPBF 威世	功能相似	STTH1512G和20ETS12STRLPBF的区别
