SM4T23CAY概述
STMICROELECTRONICS SM4T23CAY TVS二极管, AEC-Q419, AEC-Q101 Transil SM4TY系列, 双向, 20 V, 42.8 V, DO-214AC, 2 引脚
Transil SM4TY系列TVS设计用于保护敏感的车用电路免受浪涌 ISO 7637-2规定和静电放电 ISO 10605影响. 平面技术使该器件适用于高端电路, 可提供低泄漏电流和高结温, 以及高可靠性和稳定性.
- .
- 5至70V Stand-off电压范围
- .
- 单向和双向型
- .
- Tj max时, 270W 10/1000µs高功率能力
- .
- 工作结温范围-55至150°C
SM4T23CAY中文资料参数规格
技术参数
工作电压 20 V
击穿电压 23.4 V
电路数 1
针脚数 2
耗散功率 400 W
钳位电压 42.8 V
最大反向电压（Vrrm） 20V
测试电流 1 mA
最大反向击穿电压 24.6 V
脉冲峰值功率 400 W
最小反向击穿电压 22.2 V
工作温度Max 150 ℃
工作温度Min 55 ℃
工作结温 -55℃ ~ 150℃
封装参数
安装方式 Surface Mount
引脚数 2

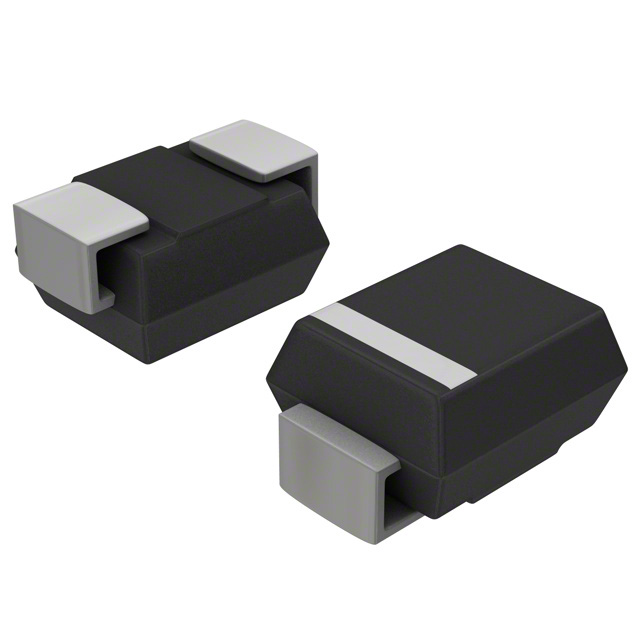

封装 DO-214AC
外形尺寸
长度 4.6 mm
宽度 5.35 mm
高度 2.45 mm
封装 DO-214AC
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 工业, Industrial, Automotive, 汽车级, 车用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
