STPS30M60SG-TR参数规格_中文资料_数据手册PDF

STPS30M60SG-TR概述

STMICROELECTRONICS STPS30M60SG-TR 小信号肖特基二极管, 单, 60 V, 30 A, 590 mV, 600 A, 150 °C

肖特基势垒，30A，STMicroelectronics

得捷:
DIODE SCHOTTKY 60V 30A D2PAK

欧时:
STMicroelectronics 二极管 STPS30M60SG-TR 肖特基, Io=30A, Vrev=60V, 3引脚 D2PAK TO-263封装

艾睿:
Rectifier Diode Schottky 60V 30A 3-Pin2+Tab D2PAK T/R

安富利:
Diode Schottky 60V 30A 3-Pin2+Tab D2PAK T/R

Chip1Stop:
Diode Schottky 60V 30A 3-Pin2+Tab D2PAK T/R

Verical:
Rectifier Diode Schottky 60V 30A 3-Pin2+Tab D2PAK T/R

STPS30M60SG-TR中文资料参数规格

技术参数

针脚数 3

正向电压 590mV @30A

正向电流 30 A

最大正向浪涌电流（Ifsm） 600 A

正向电压Max 590 mV

正向电流Max 30 A

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 150℃ Max

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-263-3

外形尺寸

长度 10.4 mm

宽度 9.35 mm

高度 4.6 mm

封装 TO-263-3

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用工业, Consumer Electronics, Industrial, 消费电子产品, Hobby & Education, 业余爱好与教育用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

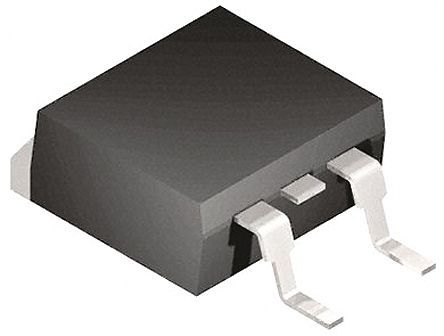

STPS30M60SG-TR引脚图与封装图

在线购买STPS30M60SG-TR

型号： STPS30M60SG-TR

制造商： ST Microelectronics 意法半导体

描述：STMICROELECTRONICS STPS30M60SG-TR 小信号肖特基二极管, 单, 60 V, 30 A, 590 mV, 600 A, 150 °C

立即咨询

替代型号STPS30M60SG-TR

型号/品牌	代替类型	替代型号对比
STPS30M60SG-TR ST Microelectronics 意法半导体	当前型号	当前型号
STPS30M60SR 意法半导体	完全替代	STPS30M60SG-TR和STPS30M60SR的区别

型号/品牌

代替类型

替代型号对比

STPS30M60SG-TR

ST Microelectronics 意法半导体

当前型号

STPS30M60SR

意法半导体

完全替代

STPS30M60SG-TR和STPS30M60SR的区别
