SMDJ13A参数规格_中文资料_数据手册PDF

SMDJ13A概述

SMDJ 系列 21.5 V 3000 W 表面贴装双向 TVS 二极管 - DO-214AB

21.5V 夹子 139.5A Ipp TVS - 表面贴装型 DO-214AB（SMCJ）

立创商城:
单向 Vrwm:13V 3kW

得捷:
TVS DIODE 13VWM 21.5VC DO214AB

艾睿:
Diode TVS Single Uni-Dir 13V 3KW 2-Pin DO-214AB T/R

Chip1Stop:
Diode TVS Single Uni-Dir 13V 3KW 2-Pin SMC T/R

TME:
Diode: transil; 3kW; 15.15V; 139.5A; unidirectional; ±5%; DO214AB

Verical:
Diode TVS Single Uni-Dir 13V 3KW 2-Pin SMC T/R

SMDJ13A中文资料参数规格

技术参数

工作电压 13 V

电容 1150 pF

击穿电压 14.4 V

电路数 1

针脚数 2

正向电压 5 V

耗散功率 3 kW

钳位电压 21.5 V

测试电流 1 mA

最大反向击穿电压 15.9 V

脉冲峰值功率 3000 W

最小反向击穿电压 14.4 V

击穿电压 14.4 V

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AB

外形尺寸

长度 8.13 mm

宽度 6.22 mm

高度 2.42 mm

封装 DO-214AB

物理参数

工作温度 -65℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

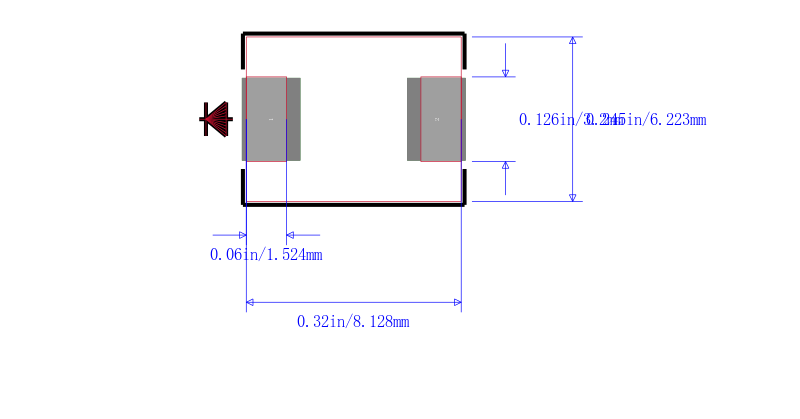

SMDJ13A引脚图与封装图

在线购买SMDJ13A

型号： SMDJ13A

制造商： Littelfuse 力特

描述：SMDJ 系列 21.5 V 3000 W 表面贴装双向 TVS 二极管 - DO-214AB

立即咨询

替代型号SMDJ13A

型号/品牌	代替类型	替代型号对比
SMDJ13A Littelfuse 力特	当前型号	当前型号
TPSMD13A 力特	完全替代	SMDJ13A和TPSMD13A的区别
SMDJ13A-HR 力特	完全替代	SMDJ13A和SMDJ13A-HR的区别
SMDJ13A-T7 力特	完全替代	SMDJ13A和SMDJ13A-T7的区别
