STPS60L45CW参数规格_中文资料_数据手册PDF

STPS60L45CW概述

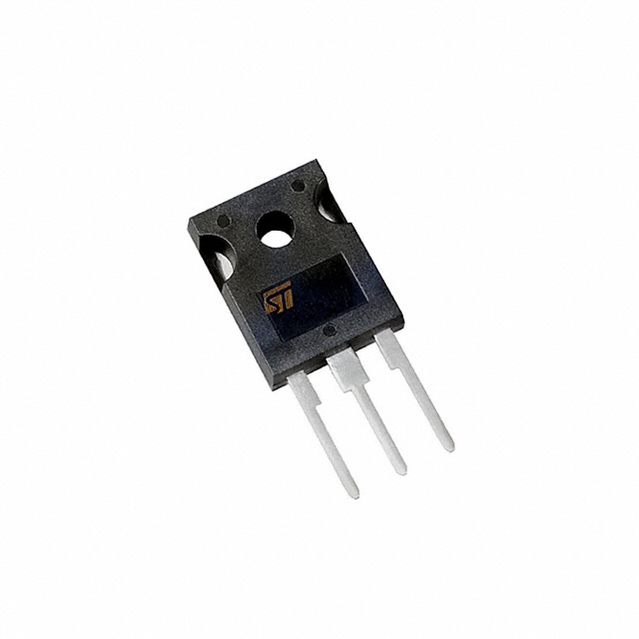

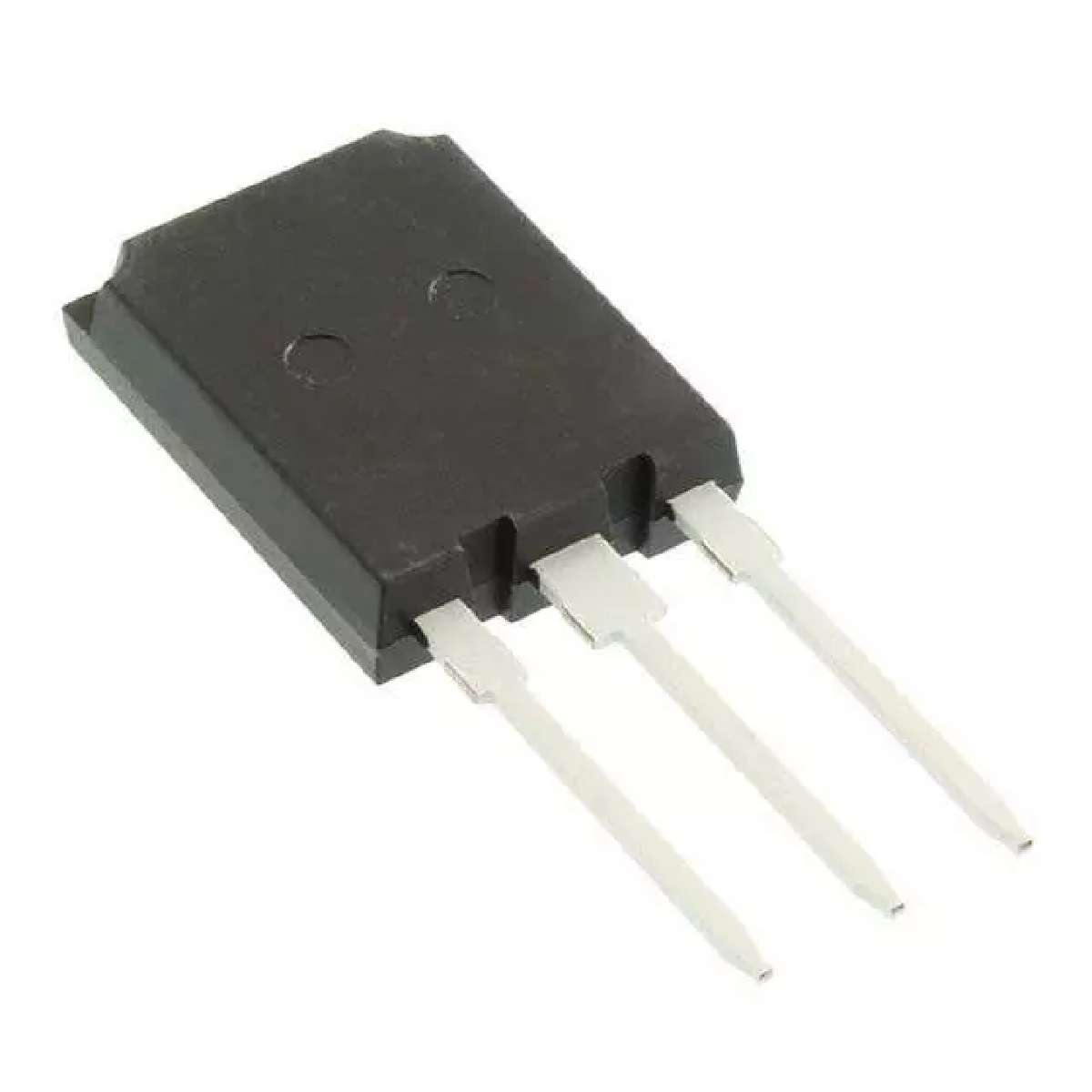

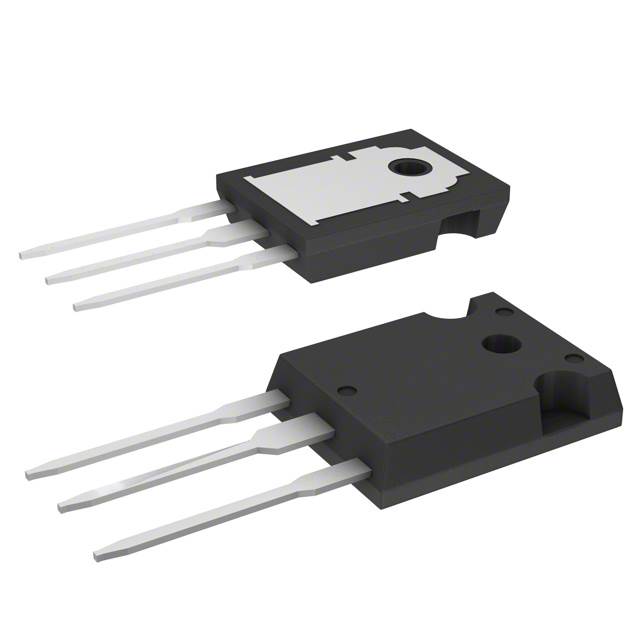

STMICROELECTRONICS STPS60L45CW 肖特基整流器, 双共阴极, 45 V, 30 A, TO-247, 3 引脚, 500 mV

The is a dual canter-tap low-drop power Schottky Barrier Rectifier suitable for 5V output in off line AC/DC power supplies. This device is intended for use in low voltage, high frequency converters, free-wheeling and polarity protection applications.

.: Very small conduction losses

.: Negligible switching losses

.: Extremely fast switching

.: Low forward voltage drop

.: Low thermal resistance

.: Avalanche capability specified

STPS60L45CW中文资料参数规格

技术参数

额定电压DC 45.0 V

额定电流 60.0 A

针脚数 3

正向电压 550mV @30A

正向电流 30 A

最大正向浪涌电流（Ifsm） 600 A

正向电压Max 500 mV

正向电流Max 30 A

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 150℃ Max

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-247-3

外形尺寸

宽度 5.15 mm

封装 TO-247-3

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Power Management, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

香港进出口证 NLR

数据手册

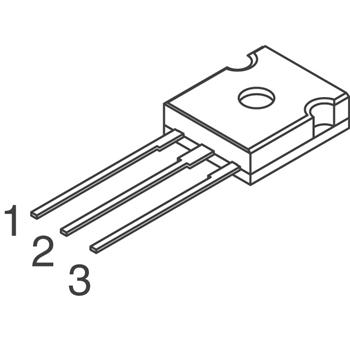

STPS60L45CW引脚图与封装图
