SL5582W参数规格_中文资料_数据手册PDF

SL5582W概述

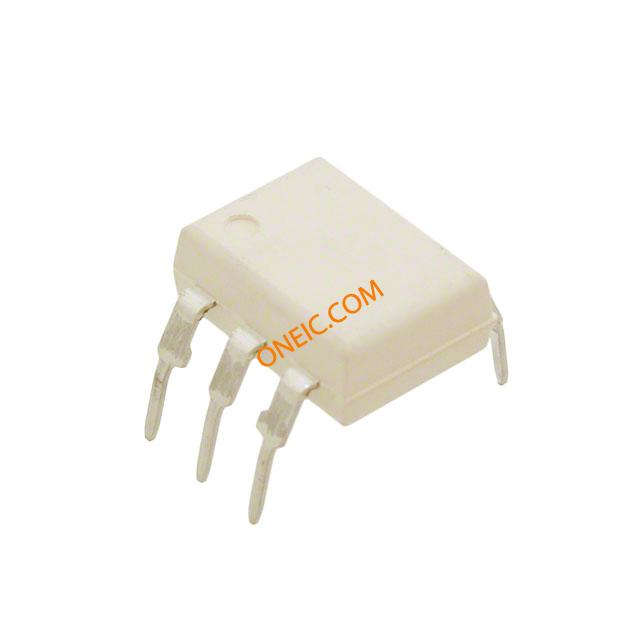

6 -PIN光电晶体管光耦合器 6-PIN PHOTOTRANSISTOR OPTOCOUPLERS

DESCRIPTION

The CNX82A.W, CNX83A.W, SL5582.W AND SL5583.W, consist of a gallium arsenide infrared emitting diode driving a silicon phototransistor in a 6-pin dual in-line package.

FEATURES

• Input/Output pin distance 10.16 mm

• UL recognized File # E90700

APPLICATIONS

• Power supply regulators

• Digital logic inputs

• Microprocessor inputs

贸泽:
晶体管输出光电耦合器 6-Pin Optocoupler Transisitor

SL5582W中文资料参数规格

技术参数

输入电压DC 1.20 V

输出电压 50 V

电路数 1

通道数 1

正向电压 1.2 V

耗散功率 250 mW

上升时间 12.0 µs

隔离电压 5300 Vrms

正向电流 100 mA

输出电压Max 50 V

正向电压Max 1.5 V

正向电流Max 100 mA

工作温度Max 100 ℃

工作温度Min -55 ℃

耗散功率Max 250 mW

封装参数

安装方式 Through Hole

引脚数 6

封装 DIP-6

外形尺寸

长度 8.89 mm

宽度 6.86 mm

高度 5.08 mm

封装 DIP-6

物理参数

工作温度 -55℃ ~ 100℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买SL5582W

型号： SL5582W

制造商： Fairchild 飞兆/仙童

描述：6 -PIN光电晶体管光耦合器 6-PIN PHOTOTRANSISTOR OPTOCOUPLERS

立即咨询

替代型号SL5582W

型号/品牌	代替类型	替代型号对比
SL5582W Fairchild 飞兆/仙童	当前型号	当前型号
MOC8104W 飞兆/仙童	功能相似	SL5582W和MOC8104W的区别
CNY174TM 安森美	功能相似	SL5582W和CNY174TM的区别
SL5583.300W 飞兆/仙童	功能相似	SL5582W和SL5583.300W的区别
