高频次级整流 HIGH FREQUENCY SECONDARY RECTIFIER
IFAV 2 x 15 A
VRRM 300 V
IRM typ. 4.5A
Tj max 175 °C
VF max 1.4 V
trr max 35 ns
DESCRIPTION
The TURBOSWITCH "R" is an ultra high performance diode. This TURBOSWITCH family, which drastically cuts losses in associated MOSFET when run at high dIF/dt, is suited for HF OFF-Line SMPS and DC/DC converters.
FEATURES AND BENEFITS
■ Designed for high frequency applications.
■ Hyperfast recovery competes with GaAs devices.
■ Allows size decrease of snubbers and heatsinks.
额定电压DC 300 V
额定电流 30.0 A
负载电流 30 A
正向电压 1.9V @15A
反向恢复时间 35 ns
正向电流Max 30 A
工作温度Max 175 ℃
工作温度Min -65 ℃
工作结温 175℃ Max
安装方式 Surface Mount
引脚数 3

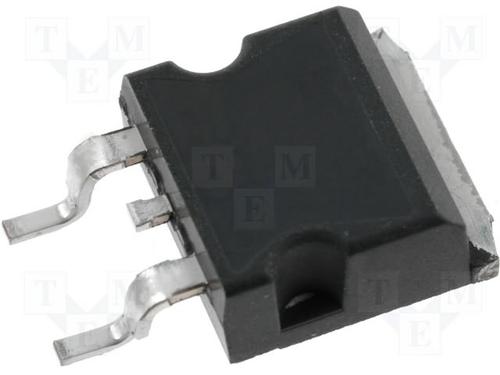

封装 TO-263-3
长度 10.4 mm
宽度 9.35 mm
高度 4.6 mm
封装 TO-263-3
工作温度 -65℃ ~ 175℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
STTH30R03CG ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
STTH30R03CG-TR 意法半导体 | 类似代替 | STTH30R03CG和STTH30R03CG-TR的区别 |
