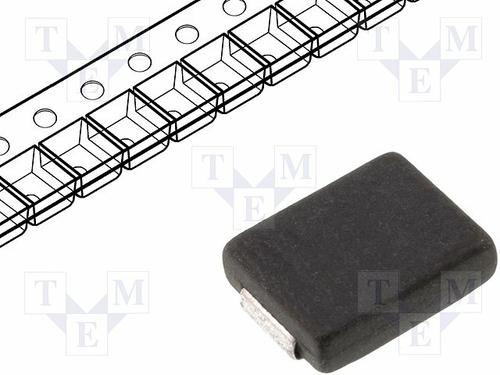

LITTELFUSE SMCJ350A TVS二极管, TVS, SMCJ系列, 单向, 350 V, 567 V, DO-214AB, 2 引脚
SMCJ系列表面安装瞬态电压抑制设计用于保护敏感的电子设备, 免受雷击和其他瞬变电压事件. 该产品适用于保护I/O接口, VCC总线和其他易损电路. 用于表面安装应用. 优化电路板空间.
- .
- 峰值脉冲功率1500W, 10/1000µs波形
- .
- 内置应力消除
- .
- 钝化玻璃结
- .
- 低电感
- .
- 优秀的钳位能力
- .
- 0.05%重复率 占空比
- .
- 从0V到V BR, <1ps最小快速响应时间
- .
- 10V以上, <1µA电流IR
- .
- 可选单向或双向
- .
- 数据线EFT保护, 符合IIEC 61000-4-2 IEC801-2标准
- .
- 数据线EFT保护, 符合IEC 61000-4-4 IEC801-4标准
- .
- 工作温度范围: -65至150°C
额定电压DC 350 V
工作电压 350 V
电容 160 pF
额定功率 1.50 kW
击穿电压 411.5 V
针脚数 2
正向电压 5 V
耗散功率 1500 W
钳位电压 567 V
测试电流 1 mA
最大反向击穿电压 432 V
最大正向浪涌电流（Ifsm） 200 A
脉冲峰值功率 1500 W
最小反向击穿电压 391 V
击穿电压 391 V
正向电压Max 5 V
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温 -65℃ ~ 150℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AB
长度 7.11 mm
宽度 6.22 mm
高度 2.62 mm
封装 DO-214AB
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业, Industrial, 通用, Communications & Networking, Computers & Computer Peripherals, 通信与网络, 消费电子产品, Consumer Electronics, 计算机和计算机周边
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SMCJ350A Littelfuse 力特 | 当前型号 | 当前型号 |
1.5SMC440A 力特 | 类似代替 | SMCJ350A和1.5SMC440A的区别 |
1.5SMC400A 力特 | 类似代替 | SMCJ350A和1.5SMC400A的区别 |
1.5SMC440A-E3/57T 威世 | 功能相似 | SMCJ350A和1.5SMC440A-E3/57T的区别 |
