SN74S1051PW参数规格_中文资料_数据手册PDF

SN74S1051PW概述

TEXAS INSTRUMENTS SN74S1051PW 逻辑芯片, 肖特基二极管总线终端阵列, 12位, 16TSSOP

肖特基势垒二极管总线-端子阵列 IC 16-TSSOP

得捷:
IC 12-BIT BUS TER ARRAY16-TSSOP

立创商城:
SN74S1051PW

德州仪器TI:
12-Bit Schottky Barrier Diode Bus-Termination Array

e络盟:
TEXAS INSTRUMENTS SN74S1051PW 逻辑芯片, 肖特基二极管总线终端阵列, 12位, 16TSSOP

艾睿:
Diode Schottky 7V 0.17A 16-Pin TSSOP Tube

Chip1Stop:
Diode Schottky 7V 0.17A 16-Pin TSSOP Tube

Verical:
Rectifier Diode Schottky 7V 0.17A 16ns 16-Pin TSSOP Tube

SN74S1051PW中文资料参数规格

技术参数

电源电压DC 750mV min

针脚数 16

正向电压 1.3 V

位数 12

电压波节 5.00 V

反向恢复时间 16 ns

正向电流 170 mA

正向电流Max 0.17 A

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压Max 1.3 V

电源电压Min 0.75 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

封装 TSSOP-16

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

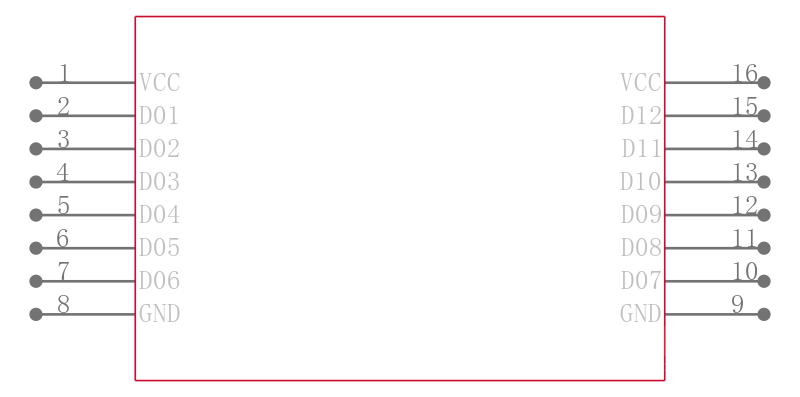

SN74S1051PW引脚图与封装图

在线购买SN74S1051PW

型号： SN74S1051PW

制造商： TI 德州仪器

描述：TEXAS INSTRUMENTS SN74S1051PW 逻辑芯片, 肖特基二极管总线终端阵列, 12位, 16TSSOP

立即咨询

替代型号SN74S1051PW

型号/品牌	代替类型	替代型号对比
SN74S1051PW TI 德州仪器	当前型号	当前型号
SN74S1051PWE4 德州仪器	完全替代	SN74S1051PW和SN74S1051PWE4的区别
SN74S1050D 德州仪器	类似代替	SN74S1051PW和SN74S1050D的区别
SN74S1051PWR 德州仪器	类似代替	SN74S1051PW和SN74S1051PWR的区别
