STTH60L06W参数规格_中文资料_数据手册PDF

STTH60L06W概述

STMICROELECTRONICS STTH60L06W 快速/超快二极管, 单, 600 V, 60 A, 1.55 V, 105 ns, 600 A

整流器，10A 至 240A，STMicroelectronics

### 二极管和整流器，STMicroelectronics

得捷:
DIODE GEN PURP 600V 60A DO247

立创商城:
STTH60L06W

欧时:
STMicroelectronics 二极管 STTH60L06W 开关, Io=60A, Vrev=600V, 105ns, 2引脚 DO-247封装

e络盟:
快速/超快二极管, 600 V, 60 A, 单, 1.55 V, 105 ns, 600 A

艾睿:
Rectifier Diode Switching 600V 60A 105ns 2-Pin DO-247 Tube

富昌:
STTH60L06 Series 60 A 600 V 70 ns Turbo 2 Ultrafast Rectifier - DO-247-2

Chip1Stop:
Diode Switching 600V 60A 2-Pin DO-247 Tube

Verical:
Rectifier Diode Switching 600V 60A 105ns 2-Pin DO-247 Tube

Newark:
# STMICROELECTRONICS STTH60L06W Rectifier Diode, Single, 600 V, 60 A, 1.55 V, 105 ns, 600 A

Win Source:
DIODE GEN PURP 600V 60A DO247

STTH60L06W中文资料参数规格

技术参数

额定电压DC 600 V

额定电流 60.0 A

输出电流 ≤60.0 A

正向电压 1.55V @60A

极性 Standard

热阻 0.75℃/W RθJC

反向恢复时间 105 ns

正向电流 60 A

最大正向浪涌电流（Ifsm） 600 A

正向电压Max 1.55 V

正向电流Max 60 A

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温 175℃ Max

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-247-2

外形尺寸

长度 15.75 mm

宽度 5.15 mm

高度 20.15 mm

封装 DO-247-2

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 工业, Power Management, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

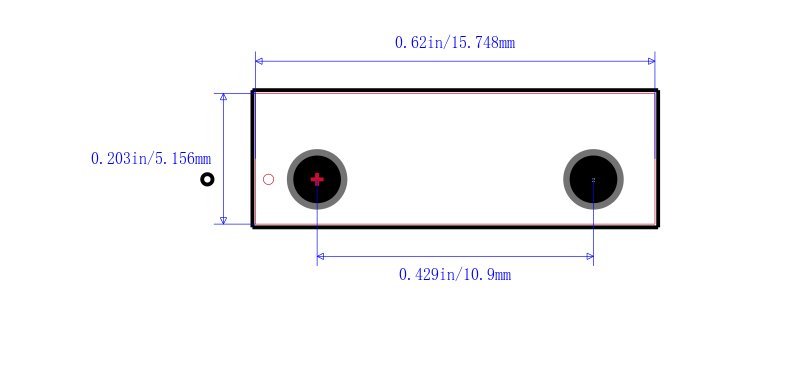

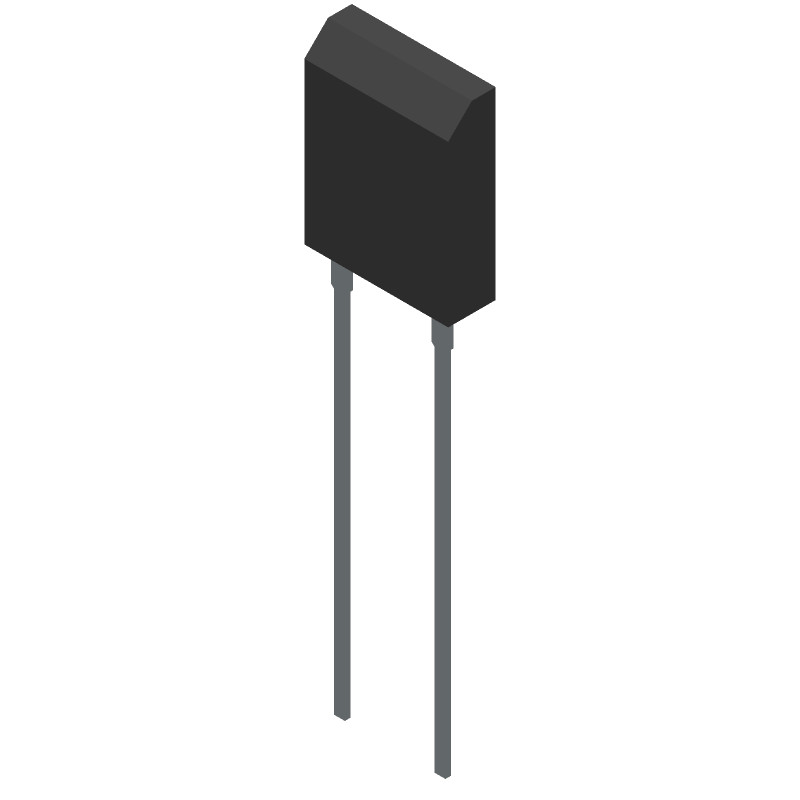

STTH60L06W引脚图与封装图

在线购买STTH60L06W

型号： STTH60L06W

制造商： ST Microelectronics 意法半导体

描述：STMICROELECTRONICS STTH60L06W 快速/超快二极管, 单, 600 V, 60 A, 1.55 V, 105 ns, 600 A

立即咨询

替代型号STTH60L06W

型号/品牌	代替类型	替代型号对比
STTH60L06W ST Microelectronics 意法半导体	当前型号	当前型号
STTH6012W 意法半导体	类似代替	STTH60L06W和STTH6012W的区别
STTH6004W 意法半导体	类似代替	STTH60L06W和STTH6004W的区别
STTH2006W 意法半导体	类似代替	STTH60L06W和STTH2006W的区别
