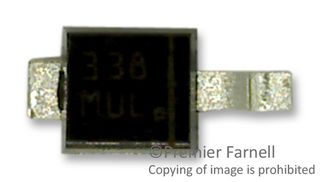

VISHAY SM8S10AHE3/2D 标准恢复二极管, TVS AEC-Q101, 1.8 V, 700 A
The SM8S series surface-mount Transient Voltage Suppressor Diode used for high temperature stability and high reliability conditions. It is used in sensitive electronics protection against voltage transients induced by inductive load switching and lighting, especially for automotive load dump protection application.
- .
- Junction passivation optimized design passivated anisotropic rectifier technology
- .
- Available in unidirectional polarity
- .
- Low leakage current
- .
- Low forward voltage drop
- .
- High surge capability
- .
- -55 to 175°C Operating junction temperature range
工作电压 10 V
击穿电压 11.1 V
针脚数 2
耗散功率 8 W
钳位电压 17 V
测试电流 5 mA
最大反向击穿电压 12.3 V
最大正向浪涌电流（Ifsm） 700 A
脉冲峰值功率 6600 W
最小反向击穿电压 11.1 V
正向电压Max 1.8 V
工作温度Max 175 ℃
工作温度Min -55 ℃
工作结温 -55℃ ~ 175℃
安装方式 Surface Mount
引脚数 2
封装 DO-218AB-2
长度 13.7 mm
宽度 8.7 mm
高度 4.6 mm
封装 DO-218AB-2
工作温度 -55℃ ~ 175℃ TJ
产品生命周期 Obsolete
包装方式 Tape & Reel TR
制造应用 Power Management, Industrial, Lighting, 汽车级, 车用, Automotive, Sensing & Instrumentation
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SM8S10AHE3/2D Vishay Semiconductor 威世 | 当前型号 | 当前型号 |
SM8S10A-E3/2D 威世 | 完全替代 | SM8S10AHE3/2D和SM8S10A-E3/2D的区别 |
SM8S10AHE3/2E 威世 | 完全替代 | SM8S10AHE3/2D和SM8S10AHE3/2E的区别 |
SM8S10HE3/2D 威世 | 类似代替 | SM8S10AHE3/2D和SM8S10HE3/2D的区别 |
