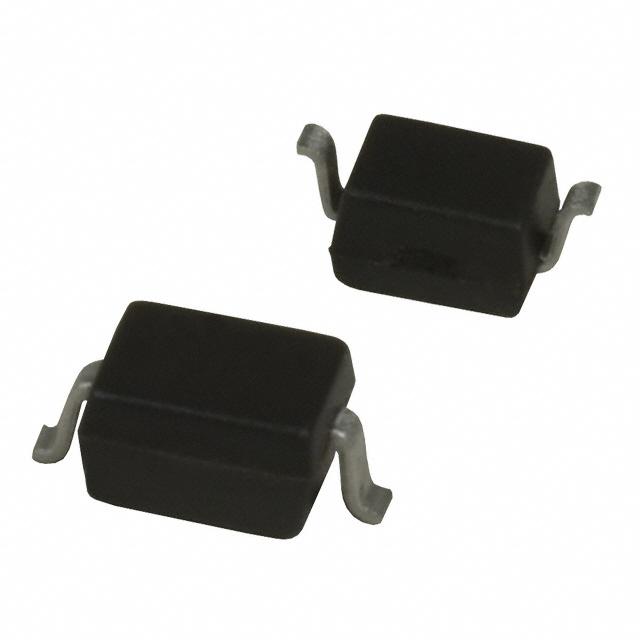

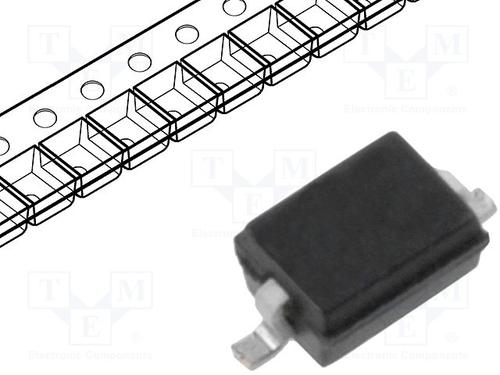

SD05C.TCT

TVS 二极管，用于 ESD 保护 350W，SDxxC 系列，Semtech350 W 峰值脉冲功率 tp = 8/20μs 瞬时保护，用于数据线路，符合 IEC 61000-4-2 ESD ±15kV（空气），±8kV（触点） IEC 61000-4-4 EFT 40A 5/50ns IEC 61000-4-5（雷电）24A 8/20μs 保护输入/输出或电源线路 ### 瞬态电压抑制器，Semtech

极性Polarization| 单向 Unidirectional

\---|---

反向关断电压/工作电压VRWMReverse Standoff Voltage| 5V

反向击穿电压VBRBreakdown Voltage| 6V

峰值脉冲耗散功率PPPMPeak Pulse Power Dissipation| 350W

峰值脉冲电流IPPmPeak Forward Surge Current| 24A

额定耗散功率PdPower dissipation|

Description & Applications| Features • Single Line TVS Diode for ESD Protection in Portable Electronics • 350 Watts peak pulse power tp = 8/20µs • Transient protection for data lines to IEC 61000-4-2 ESD ±25kV air, ±10kV contact IEC 61000-4-4 EFT 40A 5/50ns IEC 61000-4-5 Lightning 24A 8/20µs • Small package for use in portable electronics • Suitable replacement for MLV’s in ESD protection applications • Protects one I/O or power line • Low clamping voltage • Working voltages: 5V and 12V • Low leakage current • Solid-state silicon-avalanche technology

描述与应用| 特点 • 单线TVS的ESD保护便携式电子产品 • 350瓦峰值脉冲功率（TP =8/20μS） • 瞬态保护的数据线 IEC61000-4-2（ESD）±25kV的（空气），±10kV的（接触） IEC61000-4-4（EFT）40A（5/50ns） IEC61000-4-5（闪电）24A（8/20μS） • 小型封装中使用的便携式电子产品 • 合适的替代MLV ESD保护 应用程序 • 保护一个I / O或电源线 • 低钳位电压 • 工作电压：5V和12V • 低漏电流 • 固态硅雪崩技术
