SN75C189D

SN75C189D图片1
SN75C189D图片2
SN75C189D图片3
SN75C189D图片4
SN75C189D图片5
SN75C189D图片6

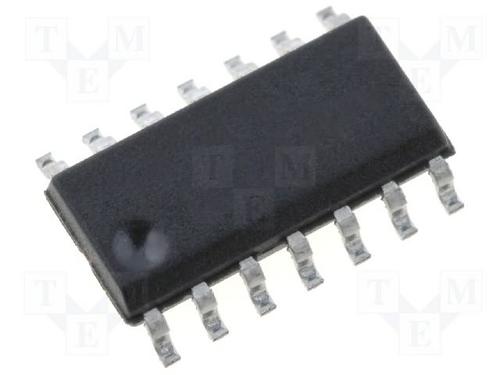

SN75C189D图片7
SN75C189D图片8
SN75C189D图片9
SN75C189D图片10
SN75C189D概述

翻两番低功耗线路接收器 QUADRUPLE LOW-POWER LINE RECEIVERS

\- 接收器 0/4 RS232 14-SOIC


得捷:
IC RECEIVER 0/4 14SOIC


立创商城:
SN75C189D


德州仪器TI:
Quadruple Low-Power Line Receiver


贸泽:
RS-232 Interface IC Quad Low Pwr


艾睿:
Quad Receiver RS-232 14-Pin SOIC Tube


安富利:
Quad Receiver RS-232 14-Pin SOIC Tube


Chip1Stop:
Quad Receiver RS-232 14-Pin SOIC Tube


TME:
Interface; line receiver; RS232


Verical:
Quad Receiver RS-232 14-Pin SOIC Tube


Newark:
# TEXAS INSTRUMENTS  SN75C189D  Transceiver, RS232, 4 Drivers, 4.5 V to 6 V, SOIC-14


SN75C189D中文资料参数规格
技术参数

电源电压DC 4.50V min

供电电流 0.7 mA

输入电流 420 µA

耗散功率 70.0 mW

数据速率 1.00 Mbps

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 6V

电源电压Max 6 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

SN75C189D引脚图与封装图

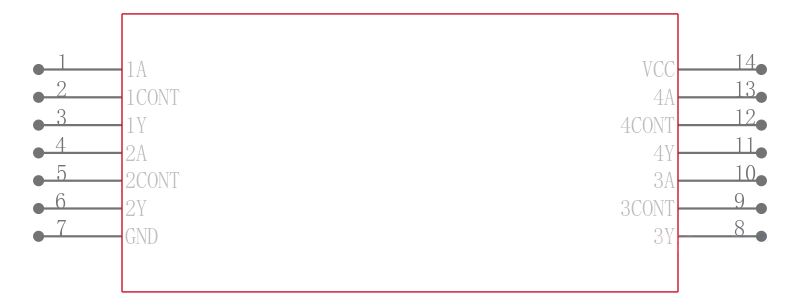

SN75C189D引脚图
SN75C189D封装图
SN75C189D封装焊盘图
在线购买SN75C189D
型号: SN75C189D
制造商: TI 德州仪器
描述:翻两番低功耗线路接收器 QUADRUPLE LOW-POWER LINE RECEIVERS
替代型号SN75C189D
型号/品牌 代替类型 替代型号对比

SN75C189D

TI 德州仪器

当前型号

当前型号

SN75C189ADR

德州仪器

完全替代

SN75C189D和SN75C189ADR的区别

SN75C189ADRE4

德州仪器

完全替代

SN75C189D和SN75C189ADRE4的区别
