SN75C189ADBR概述

翻两番低功耗线路接收器 QUADRUPLE LOW-POWER LINE RECEIVERS

\- 接收器 0/4 RS232 14-SSOP

得捷:
IC RECEIVER 0/4 14SSOP

立创商城:
SN75C189ADBR

德州仪器TI:
Quadruple Low-Power Line Receiver

贸泽:
RS-232 Interface IC Quad Low Pwr

艾睿:
Quad Receiver RS-232 14-Pin SSOP T/R

Chip1Stop:
Quad Receiver RS-232 14-Pin SSOP T/R

Verical:
Quad Receiver RS-232 14-Pin SSOP T/R

Win Source:
IC LOW LINE RECEIVER 14-SSOP

SN75C189ADBR中文资料参数规格

技术参数

电源电压DC 4.50V min

供电电流 0.7 mA

数据速率 1.00 Mbps

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SSOP-14

外形尺寸

长度 6.2 mm

宽度 5.3 mm

高度 1.95 mm

封装 SSOP-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN75C189ADBR引脚图与封装图

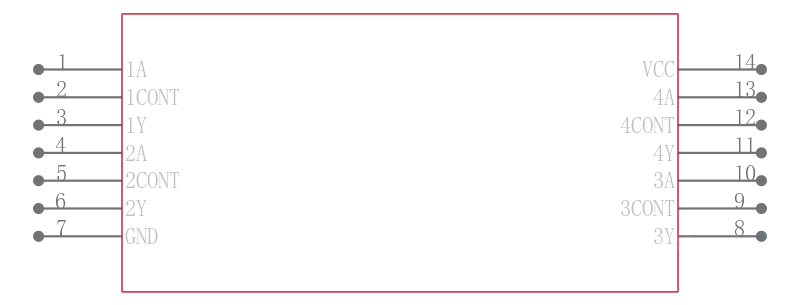

SN75C189ADBR引脚图

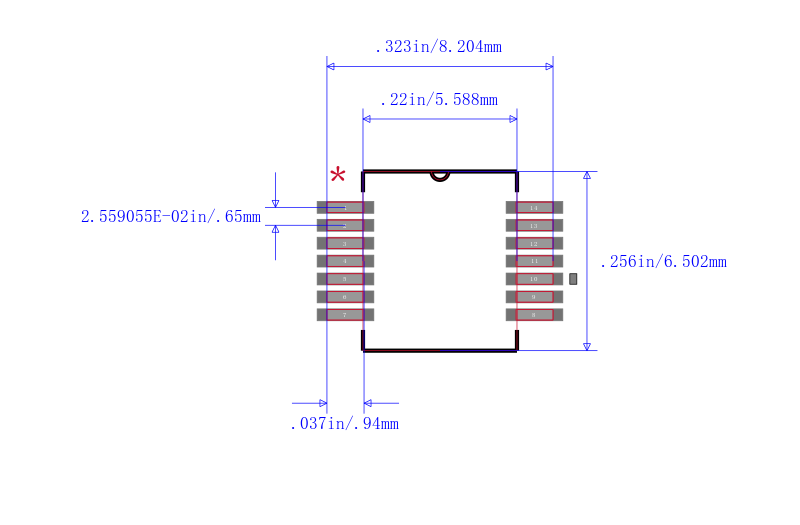

SN75C189ADBR封装图

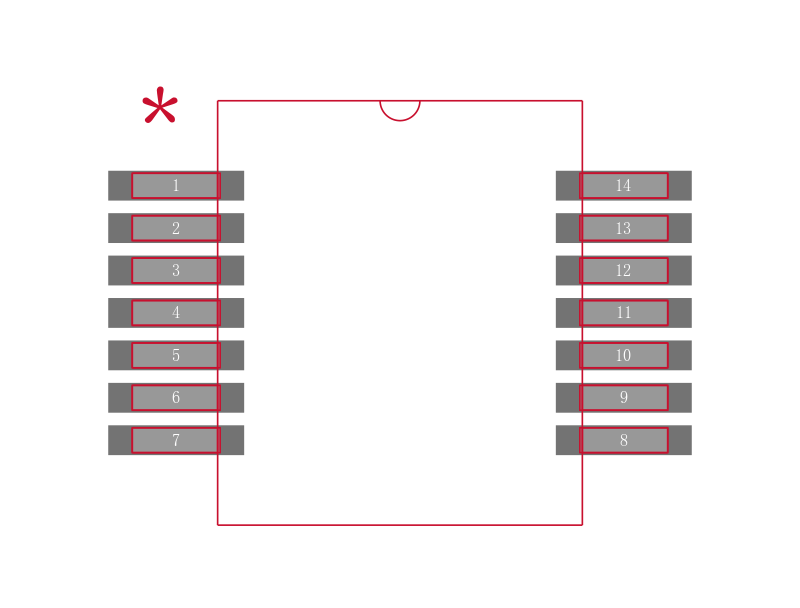

SN75C189ADBR封装焊盘图

在线购买SN75C189ADBR

型号： SN75C189ADBR

制造商： TI 德州仪器

描述：翻两番低功耗线路接收器 QUADRUPLE LOW-POWER LINE RECEIVERS

替代型号SN75C189ADBR

型号/品牌	代替类型	替代型号对比
SN75C189ADBR TI 德州仪器	当前型号	当前型号
SN75C189AN 德州仪器	完全替代	SN75C189ADBR和SN75C189AN的区别
SN75C189ADR 德州仪器	完全替代	SN75C189ADBR和SN75C189ADR的区别
SN75C189AD 德州仪器	完全替代	SN75C189ADBR和SN75C189AD的区别
