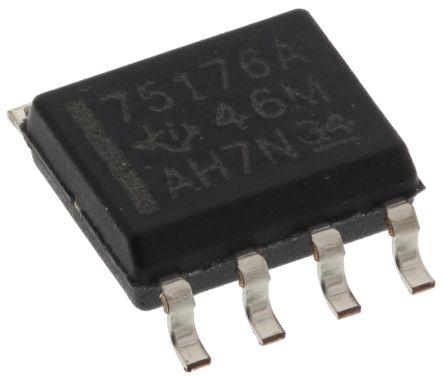

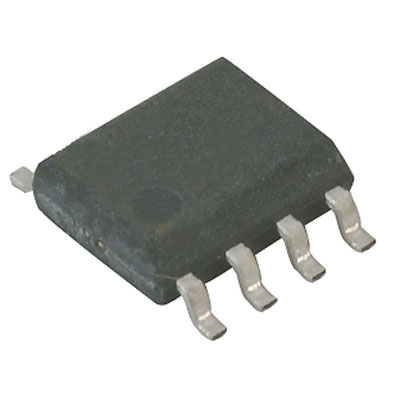

SN75176AD

SN75176AD图片1
SN75176AD图片2
SN75176AD图片3
SN75176AD图片4
SN75176AD图片5
SN75176AD图片6
SN75176AD图片7
SN75176AD图片8
SN75176AD图片9
SN75176AD图片10
SN75176AD图片11
SN75176AD图片12
SN75176AD图片13
SN75176AD图片14
SN75176AD图片15
SN75176AD图片16
SN75176AD图片17
SN75176AD图片18
SN75176AD图片19
SN75176AD图片20
SN75176AD图片21
SN75176AD概述

RS-485 线路驱动器和接收器,高速,Texas InstrumentsTexas Instruments 的一系列高速 RS-485 线路驱动器、接收器和收发器,数据传输速率为 10 Mbit/s 或更高。### RS-485 线路驱动器和接收器

RS-485 线路驱动器和接收器,高速,Texas Instruments

Texas Instruments 的一系列高速 RS-485 线路驱动器、接收器和收发器,数据传输速率为 10 Mbit/s 或更高。


欧时:
RS-485 线路驱动器和接收器,高速,Texas InstrumentsTexas Instruments 的一系列高速 RS-485 线路驱动器、接收器和收发器,数据传输速率为 10 Mbit/s 或更高。### RS-485 线路驱动器和接收器


得捷:
IC TRANSCEIVER HALF 1/1 8SOIC


德州仪器TI:
Differential Bus Transceiver


e络盟:
RS422收发器, 8驱动器, 4.75 V至5.25 V, SOIC-8


艾睿:
Single Transmitter/Receiver RS-422 8-Pin SOIC Tube


安富利:
Single Transmitter/Receiver RS-422 8-Pin SOIC Tube


Chip1Stop:
RS-485 Differential Bus Transceiver Single Transmitter/Receiver RS-422 8-Pin SOIC Tube


TME:
Interface; transceiver; RS422; SO8; 4.75÷5.25VDC


Verical:
Single Transmitter/Receiver RS-422 8-Pin SOIC Tube


Newark:
# TEXAS INSTRUMENTS  SN75176AD  Transceiver, RS422, 8 Drivers, 4.75 V to 5.25 V, SOIC-8


DeviceMart:
IC DIFF BUS TRANSCEIVER 8-SOIC


SN75176AD中文资料参数规格
技术参数

电源电压DC 5.00 V

输出电压 3.70 V

供电电流 50 mA

针脚数 8

耗散功率 725 mW

数据速率 10.0 Mbps

驱动器/包 1

输出电压Max 2.7 V

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

SN75176AD引脚图与封装图
SN75176AD引脚图
SN75176AD封装图
SN75176AD封装焊盘图
在线购买SN75176AD
型号: SN75176AD
制造商: TI 德州仪器
描述:RS-485 线路驱动器和接收器,高速,Texas Instruments Texas Instruments 的一系列高速 RS-485 线路驱动器、接收器和收发器,数据传输速率为 10 Mbit/s 或更高。 ### RS-485 线路驱动器和接收器
替代型号SN75176AD
型号/品牌 代替类型 替代型号对比

SN75176AD

TI 德州仪器

当前型号

当前型号

SN75176ADE4

德州仪器

完全替代

SN75176AD和SN75176ADE4的区别

SN75176ADRE4

德州仪器

完全替代

SN75176AD和SN75176ADRE4的区别

SN75176ADG4

德州仪器

完全替代

SN75176AD和SN75176ADG4的区别
