SN75C1406D

SN75C1406D图片1

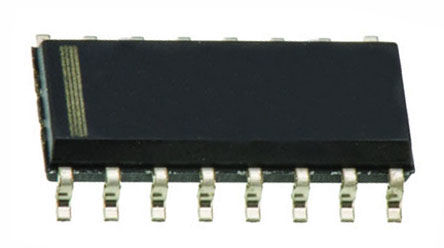

SN75C1406D图片2
SN75C1406D图片3
SN75C1406D图片4
SN75C1406D图片5
SN75C1406D图片6
SN75C1406D图片7
SN75C1406D图片8
SN75C1406D图片9
SN75C1406D图片10
SN75C1406D图片11
SN75C1406D图片12
SN75C1406D图片13
SN75C1406D图片14
SN75C1406D概述

TEXAS INSTRUMENTS  SN75C1406D  收发器, RS232, 3驱动器, 4.5V-15电源, SOIC-16

RS-232 线路收发器,多通道,Texas Instruments


得捷:
IC TRANSCEIVER FULL 3/3 16SOIC


立创商城:
SN75C1406D


德州仪器TI:
Triple Low-Power Drivers And Receivers


欧时:
Texas Instruments SN75C1406D 120kbps 多通道线路收发器, RS-232接口, 3-TX 3-RX, 16引脚 SOIC封装


贸泽:
RS-232 Interface IC Triple Low Power


e络盟:
收发器, RS232, 3驱动器, 4.5V-15电源, SOIC-16


艾睿:
Triple Transmitter/Receiver RS-232 16-Pin SOIC Tube


安富利:
Triple Transmitter/Receiver RS-232 16-Pin SOIC Tube


Chip1Stop:
Triple Transmitter/Receiver RS-232 16-Pin SOIC Tube


Verical:
Triple Transmitter/Receiver RS-232 16-Pin SOIC Tube


Newark:
# TEXAS INSTRUMENTS  SN75C1406D  Triple Low-Power Drivers/Receiver, 4.5V-15V supply, SOIC-16


DeviceMart:
IC TRIPLE LP DRIVER/REC 16-SOIC


SN75C1406D中文资料参数规格
技术参数

电源电压DC 4.50V min

输出电流 12 mA

电路数 3

针脚数 16

数据速率 120 kbps

驱动器/包 3

输出电压Max 10.8 V

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 15V

电源电压Max 15 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 9.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-16

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

SN75C1406D引脚图与封装图
SN75C1406D引脚图
SN75C1406D封装图
SN75C1406D封装焊盘图
在线购买SN75C1406D
型号: SN75C1406D
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  SN75C1406D  收发器, RS232, 3驱动器, 4.5V-15电源, SOIC-16
替代型号SN75C1406D
型号/品牌 代替类型 替代型号对比

SN75C1406D

TI 德州仪器

当前型号

当前型号

SN75C1406DR

德州仪器

完全替代

SN75C1406D和SN75C1406DR的区别
